高考物理知识点总结《电磁感应》高频考点特训(2020年必看版)(九)
2020-08-09 23:33:11
【 大 中 小】

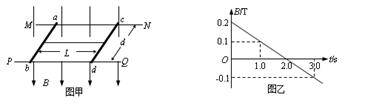

1、计算题 如图甲,平行导轨MN、PQ水平放置,电阻不计.两导轨间距d=10cm,导体棒ab、cd放在导轨上,并与导轨垂直.每根棒在导轨间的部分,电阻均为R=1.0Ω.用长为L=20cm的绝缘丝线将两棒系住.整个装置处在匀强磁场中.t=0的时刻,磁场方向竖直向下,丝线刚好处于未被拉伸的自然状态.此后,磁感应强度B随时间t的变化如图乙所示.不计感应电流磁场的影响.整个过程丝线未被拉断.求:⑴0~2.0s的时间内,电路中感应电流的大小与方向;⑵t=1.0s的时刻丝线的拉力大小.
2、选择题 如图所示,固定在水平绝缘平面上足够长的金属导轨不计电阻,但表面粗糙,导轨左端连接一个电阻R,质量为m的金属棒(电阻也不计)放在导轨上,并与导轨垂直,整个装置放在匀强磁场中,磁场方向与导轨平面垂直.用水平恒力F把ab棒从静止起向右拉动的过程中 ①恒力F做的功等于电路产生的电能 ②恒力F和摩擦力的合力做的功等于电路中产生的电能 ③克服安培力做的功等于电路中产生的电能 ④恒力F和摩擦力的合力做的功等于电路中产生的电能和棒获得的动能之和 以上结论正确的有( ) A.①② B.②③ C.③④ D.②④
|
3、选择题 如图所示,闭合小金属球从高h处的光滑曲面上端无初速度滚下,又沿曲面的另一侧上升,则下列说法正确的是( )
A.若是匀强磁场,球在左侧滚上的高度小于h B.若是匀强磁场,球在左侧滚上的高度等于h C.若是非匀强磁场,球在左侧滚上的高度等于h D.若是非匀强磁场,球在左侧滚上的高度小于h
|
4、选择题 如图所示,一光滑平行金属轨道平面与水平面成θ角,两导轨上端用一电阻R相连,该装置处于匀强磁场中,磁场方向垂直轨道平面向上.质量为m的金属杆ab,以初速度v0从轨道底端向上滑行,滑行到某一高度h后又返回到底端.若运动过程中,金属杆保持与导轨垂直且接触良好,并不计轨道与金属杆ab的电阻及空气阻力,则( )
A.上滑过程的时间比下滑过程长
B.金属杆ab返回到底端时速度大小仍为v0
C.上滑过程通过电阻R的电量与下滑过程一样多
D.上滑过程电流对电阻R所做的功比下滑过程多
5、简答题
如图所示,正方形线框边长L,质量M,电阻R,从高H处自由下落,当线框的下边进入高h =" L" 的有界匀强磁场时,恰好匀速下降,设线框面总与磁场垂直,求
(1)?磁感应强度B?
(2)?线框经过磁场过程中所产生热Q
(3)?线框穿过该区域共需时间T
