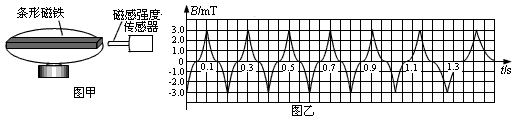

1、选择题 某同学在实验室里熟悉各种仪器的使用。他将一条形磁铁放在转盘上,如图甲所示,磁铁可随转盘转动,另将一磁感强度传感器固定在转盘旁边,当转盘(及磁铁)转动时,引起磁感强度测量值周期性地变化,该变化与转盘转动的周期一致。经过操作,该同学在计算机上得到了如图乙所示的图像。该同学猜测磁感强度传感器内有一线圈,当测得磁感强度最大时就是穿过线圈的磁通量最大时。按照这种猜测
[? ]
A.在t = 0.1s时刻,线圈内产生的感应电流的方向发生了变化
B.在t = 0.15s时刻,线圈内产生的感应电流的方向发生了变化
C.在t = 0.1s时刻,线圈内产生的感应电流的大小达到了最大值
D.在t = 0.15s时刻,线圈内产生的感应电流的大小达到了最大值
2、计算题 磁悬浮列车是一种高速运载工具,它由两个系统组成,一是悬浮系统,利用磁力使车体在轨道上悬浮起来从而减小阻力。另一是驱动系统,即利用磁场与固定在车体下部的感应金属线圈相互作用,使车体获得牵引力,如图就是这种磁悬浮列车电磁驱动装置的原理示意图。即在水平面上有两根很长的平行轨道PQ和MN,轨道间有垂直轨道甲面的匀强磁场B1和B2,且B1和B2的方向相反,大小相等,即B1=B2=B。列车底部固定着绕有N匝闭合的矩形金属线圈abcd(列车车厢在图中未画出),车厢与线圈绝缘,两轨道间距及线圈垂直轨道的ab边长均为L,两磁场的宽度均与线圈的ad边长度相同,当两磁场B1和B2同时沿轨道向右运动时,线圈会受到向右的磁场力,带动列车沿轨道运动。已知列车车厢及线圈的总质量为M,整个线圈的电阻为R。
(1)假设用两磁场同时水平向右以速度v0做匀速运动来启动列车,为使列车能随磁场运动,求列车所受的阻力大小应满足的条件;
(2)设列车所受阻力大小恒为f,假如使列车水平向右以速度v做匀速运动,求维持列车运动外界在单位时间内需提供的总能量;
(3)设列车所受阻力大小恒为f,假如用两磁场由静止开始向右做匀加速运动来启动列车,当两磁场运动的时间为t1时,列车正在向右做匀加速直线运动,此时列车的速度为v1,求从两磁场开始运动到列车开始运动所需要的时间t0。
3、选择题 如图所示,通电螺线管置于水平放置的两根光滑平行金属导轨MN和PQ之间,ab和cd是放在导轨上的两根金属棒,它们分别放在螺线管的左右两侧.保持开关闭合,最初两金属棒处于静止状态,当滑动变阻器的滑动触头向左滑动时,ab和cd棒的运动情况是( )
A.ab向左,cd向右
B.ab向右,cd向左
C.ab、cd都向右运动
D.ab、cd都不动
