1、实验题  在探究磁场产生电流的条件时，做了下面实验（下右图）：由线圈，电流表构成的闭 合回路。条形磁铁提供磁场。请填写观察到现象:   实验过程 电流表的指针（填偏转或不偏转） 条形磁铁插入线圈过程   条形磁铁静止在线圈中   条形磁铁从线圈中抽出过程     由这个实验可以得出磁场产生电流的条件是：                              。 参考答案：偏转，不偏转，偏转 穿过闭合线圈的磁通量发生变化 本题解析：当穿过线圈的磁通量发生变化时，闭合线圈中会产生感应电流， 考点：考查了产生感应电流的条件 点评：做本题的关键是要注意观察，即观察产生电流时，穿过线圈的磁通量的变化， 本题难度：一般 2、选择题  一个闭合线圈固定在垂直纸面的匀强磁场中,设磁场方向向里为磁感应强度B的正方向,线圈中的箭头所指方向为电流I的正方向.线圈及线圈中感应电流I随时间变化的图线如图所示,则磁感应强度B随时间变化的图线可能是图中的： 参考答案：CD 本题解析：由图可知，刚开始线圈中的电流方向是负的，说明沿逆时针方向，且大小不变，线圈中的电流产生的磁场垂直纸面向上，这既可能是原磁场正方向（方向向里）增大或原磁场反方向（方向向外）减小形成的，而A中的图像说明原磁场刚开始是反方向增大，故选项A错误；后来又发现线圈中的电流正方向大小不变，即顺时针方向不变，故线圈产生的磁场方向面向里，这既可能是原磁场正方向（方向向里）减小或原磁场反方向（方向向外）增大形成的；再由电流图像可知，线圈中的电流方向最后又是反方向不变，故原磁场仍是正方向（方向向里）增大或原磁场反方向（方向向外）减小，所以选项B是错误的；选项CD正确。 考点：电磁感应，楞次定律。 本题难度：一般 3、选择题  按如图所示装置进行操作时，发现放在光滑金属导轨上的ab导体棒发生移动，其可能的原因是（　　） A．闭合S的瞬间 B．断开S的瞬间 C．闭合S后，减少电阻R时 D．闭合S后，增大电阻时

参考答案：ab导体棒发生移动则说明金属杆受到了作用力，这个力应该是安培力，也就是说有电流通过了ab导体棒．
由楞次定律可知左侧线圈产生的磁通量发生了变化，则可知左侧线圈中电流发生变化．
A、闭合S的瞬间，左侧线圈电流从无到有，发生变化，故A正确．
B、断开S的瞬间，左侧线圈电流从有到无，发生变化，故B正确．
C、闭合S后，减少电阻R时，左侧线圈电流增大，发生变化，故C正确．
D、闭合S后，增大电阻时，左侧线圈电流减小，发生变化，故D正确．
故选ABCD．

本题解析：

本题难度：简单

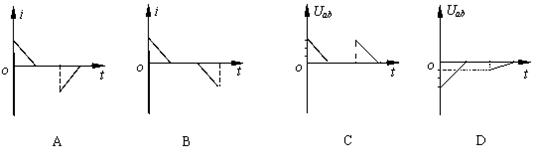

4、选择题  如图所示，在坐标系xOy中，有边长为L的正方形金属线框abcd，其一条对角线ac和y轴重合、顶点a位于坐标原点O处．在y轴的右侧的第Ⅰ象限内有一垂直纸面向里的匀强磁场，磁场的上边界与线框的ab边刚好完全重合，下边界与x轴重合,右边界与y轴平行．T＝0时刻，线圈以恒定的速度v沿垂直于磁场上边界的方向穿过磁场区域．取a→b→c→d→a的感应电流方向为正，则在线圈穿越磁场区域的过程中，感应电流i、ab间的电势差Uab随时间t变化的图线是下图中的（　　）

参考答案：AD

本题解析：在线圈穿越磁场区域的过程中，在线框ab边和bc边进入磁场的过程中，ab边和bc边切割磁感线运动，根据右手定则判断感应电流的方向，根据E=BLv判断感应电动势的大小变化。在线框ab边进入磁场的时间内，根据右手定则，感应电流的方向为abcda，为正方向，切割的有效长度在均匀减小，所以感应电流的大小在均匀减小，在cd边切割磁感线运动时间内，根据右手定则知感应电流的方向为adcba，为负方向，切割的有效长度在均匀减小，所以感应电流的大小在均匀减小，故A正确，B选项错误；在线框ab边进入磁场的时间内，ab为电源，感应电流的方向为abcda，b点的电势高于a点，ab间的电势差Uab为负值，大小等于电流乘以bcda三条边的电阻，并逐渐减，ab边出磁场后，cd边开始切 割，cd边相当于电源，电流由b到a，ab间的电势差Uab仍为负值，大小等于电流乘以ab边的电阻，小于ab边进入磁场时的电压，并逐渐减小，故C错误，D正确。

本题难度：一般

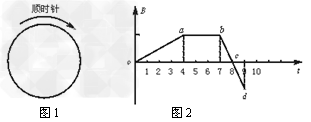

5、选择题  一匀强磁场，磁场方向垂直纸面，规定向里的方向为正。在磁场中有一细金属圆环，线圈平面位于纸面内，如图1所示。现令磁感应强度B随时间t变化，先按图2所示的oa图线变化，后来又按bc和cd变化，令E1、E2、E3分别表示这三段变化过程中感应电动势的大小，I1、I2、I3分别表示对应的感应电流，则?

[? ]
A．E1＞E2，I1沿逆时针方向，I2沿顺时针方向?
B．E1＜E2，I1沿逆时针方向，I2沿顺时针方向
C．E1＜E2，I2沿顺时针方向，I3沿逆时针方向?
D．E2=E3，I2沿顺时针方向，I3沿顺时针方向

参考答案：BD

本题解析：

本题难度：一般
