参考答案：

导体棒受重力G、支持力F与安培力FB作用，
重力G与支持力F的合力为F合，导体棒静止，
处于平衡状态，由平衡条件可知，安培力FB与F合重力等大反向，
安培力水平向里，由图示可知，ab棒中的电流由a指向b，
由左手定则可知，磁场竖直向下；
故选C．

本题解析：

本题难度：一般

3、简答题  如图所示，A．B是两根竖直立在地上的相距为4m的木杆，长度为5m的轻绳的两端分别系在两杆上不等高的P．Q两点，C为一质量不计的光滑滑轮，轮下挂一重为12N的物体，平衡时轻绳上的张力有多大？

参考答案：因挂钩光滑，挂钩C两侧的细绳属于同一根绳．绳中张力处处相等，假设均为T．如图所示：



当物体平衡时，根据共点力平衡条件，有：
F=G=12N，且两张力与竖直方向夹角相等．
延长PC，交杆上于A点，且A与Q对于过C点水平面对称，故：PA=PC+QC=5m，
由几何三角形PAB与力的矢量三角形（图中虚线部分）相似，
得：F2T=PBPA=35
所以轻绳上的张力：
T=10N
答：平衡时轻绳上的张力为10N．

本题解析：

本题难度：一般

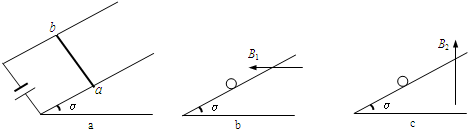

4、简答题  如图a所示，在间距L=0.5m、倾角α=37°的光滑倾斜导轨上，水平地放着一质量为m=0.01kg的通电导体棒ab，电流大小为I=2.0A．为使导体棒ab在斜面上静止，可加一匀强电场．（已知sin37°=0.6，cos37°=0.8，取g=10m/s2）

（1）若磁感应强度方向水平向左，请在图b中标出电流的方向，并作出ab的受力示意图；求出磁感应强度B1的大小．
（2）若磁感应强度竖直向上，请在图c中做出ab的受力示意图；求出磁感应强度B2的大小．

参考答案：（1）棒的电流方向用×表示，受力情况如图，要使杆在斜面上静止，安培力F1与重力必须平衡，导轨对杆ab没有作用力．



根据平衡条件得：F1=mg=0.1N　
则B1=F1IL=0.12×0.5T=0.1T
（2）棒的受力情况如图



∴F2=mgtan37°=34mg=0.075N　
得B2=F2IL=0.0752×0.5T=0.075T
答：（1）若磁感应强度方向水平向左，在图b中标出电流的方向，作出ab的受力示意图如图所示；磁感应强度B1的大小为0.1T．
（2）若磁感应强度竖直向上，在图c中做出ab的受力示意图如图所示；磁感应强度B2的大小为0.075T．

本题解析：

本题难度：一般

5、选择题  一人握住旗杆匀速往上爬，则下列说法中正确的是（　　）
A．人受的摩擦力的方向向下
B．人所受的摩擦力大小等于重力
C．人握旗杆所用的力越大，所受的摩擦力也越大
D．人所受的摩擦力是滑动摩擦力
