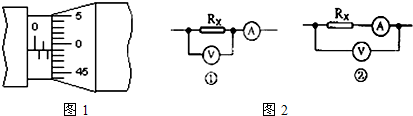

1、简答题  （1）如图1，该螺旋测微器的读数为______mm．

（2）用伏安法测电阻时，如待测电阻Rx约为150Ω，电流表内阻RA约为20Ω，电压表内阻RV约为5KΩ，应该用图2中的______电路（填①或②）来测量可以尽量减小误差．当用电路图①进行测量时，测量值将比真实值偏______（填大或小）；当用图②进行测量时测量值比真实值偏______（填大或小）．
（3）实验室新进了一批低电阻的螺线管，课外活动小组的同学设计了一个实验来测量其电阻．为了减少实验误差，并在实验中获得较大的电压调节范围，应从图的A、B、C、D四个电路中选择______电路来测量金属丝电阻．

参考答案：（1）读数：1.5mm+49.0×0.01=1.990mm
? （2）因电压表的内阻远大于所测电阻的阻值，则用图①电压表分流很小，误差小；若用②图的电路，电流表分压明显，误差大；故用①电路
? 图①为电流表外接法，电流值偏大，则测量值小于真实值，②图电路为电流表外接法，电压值偏大，则测量值大于真实值．
?（3）所用变阻器用分压式接法，电流表外接法故选：D
故答案为：（1）1.990? （2）①小 大? （3）D

本题解析：

本题难度：一般

2、实验题  在伏安法测电阻的实验中，备用器材有电压表（内阻约为20kΩ）、电流表（内阻约为10Ω）、电池、滑动变阻器（最大值20Ω）、电键、导线。要求选择能够尽量减小误差的电路图进行实验，将得到的被测电阻的电压、电流数据用实心圆点标于坐标图上（如图所示）。
（1）请根据各点表示的数据描出被测电阻的I-U图线；
（2）由图线求得该电阻的阻值______________Ω；（保留两位有效数字）
（3）将实验所使用的电路图画在下边的方框中。
?

参考答案：（1）（2）2.4×103（2.3-2.5）（3）

本题解析：

本题难度：一般

3、实验题  研究电磁惑应现象的实验中，采用了如图所示的装置，当滑动变阻器R的滑片P不动时，甲、乙两个相同的电流表指针的位置如图所示，当滑片P较快地向a滑动时，两表指针的偏转方向是：甲表指针__________偏，乙表指针_________偏。(填“向左”或“向右”)

参考答案：__向右__，__向左_

本题解析：略

本题难度：简单

4、选择题  关于多用电表的使用，下列说法中正确的是 （?）
A．用电流挡测电流或用电压挡测电压前,必须检查机械零点
B．用电阻挡测电阻前,不需要检查机械零点
C．用电阻挡测电阻时，若从一个倍率变换到另一个倍率，不需要重新检查欧姆零点
D．用电阻挡测电阻时，被测电阻的阻值越大，指针向右转过的角度就越大

参考答案：A

本题解析：用电流挡测电流或用电压挡测电压或用电阻挡测电阻前,都必须检查机械零点，故A正确B错误
用电阻挡测电阻时，若从一个倍率变换到另一个倍率，必须进行欧姆调零，故C错误
用电阻挡测电阻时，被测电阻的阻值越大，指针向右转过的角度就越小，故D错误
故选A

本题难度：简单

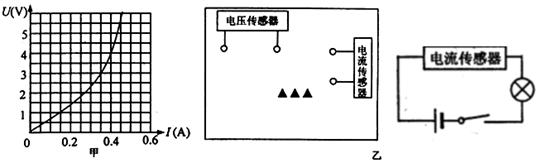

5、实验题  利用传感器可以探测、感受外界的信号、物理条件等。图甲所示为某同学用传感器做实验得到的小灯泡的U—I关系图线。

如果将该小灯泡接入图乙所示的电路中，已知电流传感器的示数为0.3A，电源电动势为3V。则此时小灯泡的电功率为?W，电源的内阻为?Ω。

参考答案：0.69(0.660.72)?；2.3(22.67)

本题解析：由图甲可知，通过灯泡的电流是0.3A时，灯泡两端电压是2.3V，则灯泡的功率P=UI=2.3V×0.3A=0.69W；电源电动势是3V，过点（0.3A，2.3V）和纵轴上3V的点作一直线，该直线是电源的U-I图象，如图所示:

该直线斜率绝对值等于电源的内阻

本题难度：一般
