参考答案：（1）①C　（2分）； D （2分）　 ②见下图?（2分）　（2）C ?（2分）

本题解析：（1）小灯泡正常发光的额定电流只有所以电流表A1 ?量程太小，选项C。由于要描绘伏安特性曲线，电压要从0开始调节，所以滑动变阻器选择阻值小的，即D。滑动变阻器选择分压式解法，而灯泡电阻，根据，电流表选择外接法，电路图如答案。
（2）根据乙图可知，随电压升高，功率变大温度升高，电阻变大，在丙图的电路中，开关闭合后电压恒等于3.8v，闭合后瞬间灯泡温度升高，电阻变大，电流变小，最后趋于稳定，电流随时间变化图像如图C所示。

本题难度：一般

2、实验题  （18分）
（1）（9分）图13是一辆连有纸带的小车做匀变速直线运动时，打点计时器所打出的纸带的一部分。已知打点频率为50Hz，则打相邻两点的时间间隔是?s。图中A、B、C、D、E、F是按时间顺序先后确定的计数点（每两个计数点间有四个实验点未画出）。用刻度尺量出AB、BC、CD、DE、EF段之间的距离分别如图中所示，其中明显不符合有效数字要求的是?段的距离，计算出小车的加速度大小是?m/s2，方向与小车运动的方向相?。

（2）（9分）某同学测量一只未知阻值的电阻．

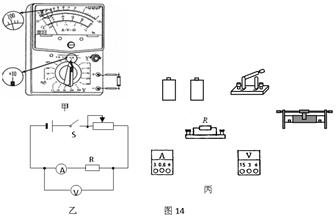

①他先用多用电表进行测量，按照正确的步骤操作后，测量的结果如图14（甲）所示．则读出的阻值大小为_______Ω；为了使多用电表测量的结果更准确，该同学应该选用倍率?（填“大些”或“小些”）的再进行测量。
②若该同学再用“伏安法”测量该电阻．所用电路图如图14乙所示，请你按电路图在图14丙中连接实物图。你认为他按要求连接好电路后，测得的电阻值将________（填“大于”、“小于”或“等于”）被测电阻的实际阻值．

参考答案：（1）（9分）0.02（2分）；AB（2分）；0.52（3分）；反（2分）
（2）（9分）①1000Ω（或1kΩ、100×10Ω）（2分）
②大（2分）②如下图（电流表选用0.6A或3A档都给分，3分）；大于（2分）

本题解析：略

本题难度：简单

3、实验题  （每空3分，共18分）(1)如下图所示为多用电表的指针在正确测量时的示数，若选择开关旋在直流25V挡，被测电压为_____V；若选择开关旋在500mA挡，被测电流为_______A；若选择开关旋在×100Ω挡，被测电阻为__________Ω。

(2)、小灯泡灯丝的电阻会随温度的升高而变化，一研究性学习小组在实验室通过实验研究这一问题，实验室备有的器材是：电压表（3 V，3 kΩ)、电流表（0～0.6 A，0.1Ω)、电池、开关、滑动变阻器、待测小灯泡、导线若干。实验时，要求小灯泡两端电压从零逐渐增大到额定电压以上。
（1）他们应选用下图中所示的　 　　电路进行实验；
（2）根据实验测得数据描绘出如图所示U－I图象，由图分析可知，小灯泡电阻随温度T变化的关系是　　　　　　　　　　　　　　　　　。

（3）已知实验中使用的小灯泡标有1.5 V字样，请你根据上述实验结果求出小灯泡在1. 5 V电压下的实际功率是　　　W。

参考答案：（1）A? (2)T升高R增大?（3）0.69

本题解析：略

本题难度：简单

4、实验题  在测定金属丝电阻的实验中，为提高测量精确度，减小误差，需要确定电流表采用内接法还是外接法。由于电表内阻未知，一位同学运用试触法进行判断。具体做法是：按图所示的电路闭合电键后，当与电压表连接的导线（带箭头部分）接到a点时，电压表示数为2.0V，电流表示数为0.40A；当接到b点时，电压表示数为3.0V，电流表示数为0.38A。电源内阻不计.

（1）由以上数据可知，应该采用电流表?接法。
（2）测得RX的阻值是?.（取两位有效数字）

参考答案：（1）外接法（2）5.0

本题解析：采用试触法确定电流表接法时，电压表示数变化大应采用外接法，电流表示数变化大，应采用电流表内接法；确定电流表接法受，根据所测电压与电流，由欧姆定律可以求出待测电阻阻值．
由题意可知，电压表示数变化量大，说明电流表分压较大，为准确测量，电流表应采用外接法；
待测电阻阻值：?
故答案为：外；5.0．

本题难度：一般

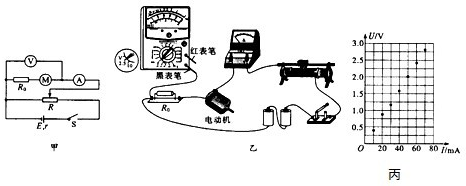

5、简答题  为了精确测量某一玩具电动机中导线圈的电阻，某实验小组设计了如图甲所示的电路，可供选择的实验仪器如下：
电流表A1（0～3A、约5Ω）；滑动变阻器R1（0～1kΩ，额定电流0.5A）；
电流表A2（0～100mA、约10Ω）；滑动变阻器R2（0～50Ω，额定电流2A）；
多用电表；定值电阻R0=20Ω；电源（3V、约1Ω）及开关等，导线若干；

（1）请按图甲将图乙实物图连接完整；
（2）应选择的电流表是______，滑动变阻器是______；（填写符号）
（3）测量过程中应保证电动机______；（填“转动”或“不转动”）
（4）为防止烧坏电动机，实验中要分次读取数据，由实验测得的数据已在图丙的U-I图中标出，请你完成图线，并由图线求出玩具电动机中导线圈的电阻R=______Ω．（保留两位有效数字）

参考答案：（1）根据图甲所示电路图连接实物电路图，实物电路图如图所示：

（2）由图丙所示可知，实验所测量的最大电流约为70mA，则电流表应选A2，由图甲所示电路图可知，滑动变阻器采用分压接法，为方便实验操作，滑动变阻器应选R2；
（3）测电动机线圈电阻实验过程中应保证电动机不转动，使电动机成为纯电阻电路．
（4）根据图丙所示坐标系内描出的点作出U-I图象如图所示：

由图象可知，R总=R0+R=UI=2V0.050A=40Ω，
电动机线圈电阻：R=R总-R0=40-20=20Ω．
故答案为：（1）实物电路图如图所示；（2）A2；R2；（3）不转动；（4）图象如图所示；20．

本题解析：

本题难度：一般
