1、选择题  如图所示，利用示波器观察亮斑在竖直方向的偏移时，下列做法正确的是 (　　)．

A．示波器的扫描范围应置于“外X”挡
B．“DC”、“AC”开关应置于“DC”位置
C．当亮斑如图乙所示在A位置时，将图中滑动变阻器滑动触头向左移动，则A点下移
D．改变图甲电池的极性，图乙的亮斑将向下偏移

参考答案：ABD

本题解析：因竖直方向有偏转，水平方向无偏转，所以示波器的扫描范围应置于“外X”挡，故A正确；.应输入直流电信号，B正确；.改变电源极性，偏转方向也反了，故D正确．滑动变阻器触头向左移动，电阻R变大，由闭合回路欧姆定律可得输入的电压也变大，偏转位移变大，故C错误．
故选ABD
点评：关键是知道示波器是利用水平和竖直两个方向上的电场使得亮斑在XY方向上发生偏转，根据亮斑的偏转方向可判断所加电场方向

本题难度：一般

2、选择题  如图所示的是示波管工作原理图：电子经电场加速后垂直射入偏转电场，若加速电压为U1，偏转电压为U2，偏转电场的极板长度与极板间的距离分别为L和d，取“单位偏转电压引起的偏转距离”来描述示波管的灵敏度（该距离越大则灵敏度越高），则下列哪种方法可使示波管的灵敏度提高

[? ]
A．增大U1
B．增大U2
C．减小L
D．减小d

参考答案：D

本题解析：

本题难度：一般

3、实验题  在“练习使用示波器”实验中，某同学将衰减调节旋钮置于最右边的“∞”挡，扫描范围旋钮置于“外X”档，“X输入”与“地”之间未接信号输入电压，他在示波器荧光屏上看到的图象可能是下图中的_____________。

参考答案：B

本题解析：

本题难度：一般

4、填空题  示波器面板如图所示，图中左图为一信号源．

(1)若要观测此信号源发出的正弦交流信号的波形(正弦交流信号的电流i随时间t做周期性变化的图像如图所示)，应将信号源的a端与示波器面板上的________接线柱相连，b端与________接线柱相连．
(2)若示波器所显示的输入波形如图右图所示，要将波形上移，应调节面板上的________旋钮；要使此波形横向展宽，应调节________旋钮；要使屏上能够显示3个完整的波形，应调节________旋钮．

参考答案：(1)Y输入　地(2)竖直位移　X增益　扫描范围和扫描微调

本题解析：(1)根据示波器的操作原理，若要观测此信号源发出的正弦交流信号的波形，应将信号源的a端与示波器面板上的 Y接线柱相连，b端与地接线柱相连．
(2)通过调节竖直位移旋钮(↓↑)可将波形上移，通过调节X增益旋钮可使波形横向展宽．通过调节扫描范围旋钮和扫描微调旋钮可使波形数改变．
点评：若要使波形横向展宽，应调节x增益旋钮；若要使波形波幅变大，应调节Y增益旋钮；
要使屏上能够显示多个完整的波形，应调节扫描微调旋钮．

本题难度：一般

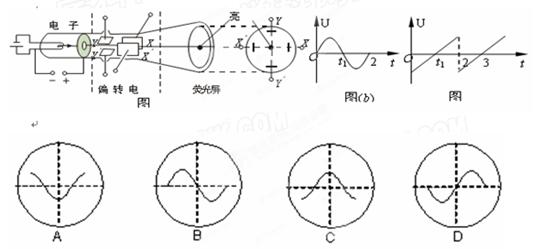

5、选择题  .图 (a)为示波器的原理图。如果在电极YY之间所加的电压按（b）所示的规律变化，在电极XX之间的电压按图（c）所示的规律变化，则在荧光屏上会看到的图形是：（? B ）

参考答案：B

本题解析：由于电极XX′加的是扫描电压，电极YY′之间所加的电压信号电压，信号电压与扫描电压周期相同，所以荧光屏上会看到的图形是B；
故选B．

本题难度：一般
