1、选择题 如图所示,利用示波器观察亮斑在竖直方向的偏移时,下列做法正确的是 ( ).
A.示波器的扫描范围应置于“外X”挡
B.“DC”、“AC”开关应置于“DC”位置
C.当亮斑如图乙所示在A位置时,将图中滑动变阻器滑动触头向左移动,则A点下移
D.改变图甲电池的极性,图乙的亮斑将向下偏移
参考答案:ABD
本题解析:因竖直方向有偏转,水平方向无偏转,所以示波器的扫描范围应置于“外X”挡,故A正确;.应输入直流电信号,B正确;.改变电源极性,偏转方向也反了,故D正确.滑动变阻器触头向左移动,电阻R变大,由闭合回路欧姆定律可得输入的电压也变大,偏转位移变大,故C错误.
故选ABD
点评:关键是知道示波器是利用水平和竖直两个方向上的电场使得亮斑在XY方向上发生偏转,根据亮斑的偏转方向可判断所加电场方向
本题难度:一般
2、选择题 如图所示,在示波管下方有一根水平放置的通电直导线,则示波管中的电子束将
A.向上偏转
B.向下偏转
C.向纸外偏转
D.向纸里偏转
参考答案:A
本题解析:由右手螺旋定则可知,通电导线上面的磁场垂直于纸面向外,用左手定则判断所受力竖直向上,所以向上偏转,选A。
本题难度:简单
3、选择题 一个示波管,放在一通电直导线的上方,现发现示波管中的电子束向下偏转,如图所示,则此通电直导线的放置位置和电流方向为
A.直导线如图所示位置放置,电流从B流向A
B.直导线垂直于纸面放置,电流流向纸内
C.直导线如图所示位置放置,电流从A流向B
D.直导线垂直于纸面放置,电流流向纸外
参考答案:A
本题解析:示波管中的电子向下偏转,说明所受洛仑兹力方向向下,由左手定则可判断磁场方向垂直纸面向里,由通电直导线周围电场线的分布和右手螺旋定则可知电流方向水平向左,A对; BCD错误;
点评:本题难度较小,先根据粒子偏转判断洛仑兹力方向,通电直导线的电流方向根据磁场方向和右手螺旋定则来判断
本题难度:简单

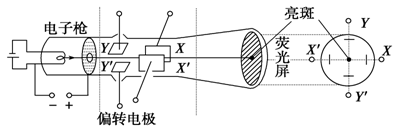

4、实验题 如下图所示,示波管构造及功能的原理图,电子枪的作用是____________________,? YY′和XX′的作用是__________________。
参考答案:发射并加速电子?使电子在竖直和水平方向上偏转
本题解析:本题考到了带电粒子在电场中的偏转,Y电极控制的是竖直方向偏转,x 方向控制水平方向偏转
点评:提高学生的空间想象能力和对力的独立作用原理的理解
本题难度:简单
5、选择题 若将变压器输出的交流信号按图所示与示波器连接,对示波器调节后,在荧光屏上出现的波形应为下图所示四种波形中的? ( ).
参考答案:C
本题解析:因为交流电的大小和方向做周期性变化,所以如果没有二极管时,应为完整的正弦波图像,但是因二极管具有单向导电性,一个周期内只有半个周期的电压通过,故只有C选项正确
故选C
点评:本题的关键是知道二极管具有单向导电性,
本题难度:一般
