1、实验题  实验题
（1）若某欧姆表表头的满偏电流为10mA内接一个干电池，电动势为1.5V，那么该欧姆表的内阻为      Ω，待测电阻接入红、黑表笔之间时，若指针转至满刻度的1/3处，则待测电阻的阻值为       Ω。
若欧姆表有×1、×10、×100三个挡位，某同学使用欧姆表粗略测量一定值电阻的阻值，先把选择开关旋到“×10” 挡位，测量时指针偏转角太小，接下来的测量过程正确的操作步骤的合理顺序为（用字母代号填写）             。
A．测量结束后，将选择开关旋到“0”挡
B．将两表笔短接，调整“欧姆调零旋钮”，使指针指向“0Ω”
C．断开待测电阻，将选择开关旋到“×1” 挡
D．断开待测电阻，将选择开关旋到“×100” 挡
E．再接入待测电阻，将指针示数剩以倍率，即为待测电阻的阻值
（2）欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻，要求测量结果尽量准确，测量范围尽可能大。现备有以下器材:
A.电池组（3 V，内阻1Ω）    B.电流表（0～3 A，内阻0.0125Ω）
C.电流表（0～0.6 A，内阻0.125Ω）  D.电压表（0～3 V，内阻3 kΩ）
E.电压表（0～15 V，内阻15 kΩ）  .滑动变阻器（0～20Ω，额定电流1 A）
G.开关、导线
①上述器材中电流表应选          ；电压表应选   。（填写各器材的字母代号）
②为使通过待测金属导线的电流能在0～0.5 A范围内改变，请按要求将下图中给定的器材连成实验电路。

（3）利用电流表和电压表测定一节干电池的电动势和内电阻。要求尽量减小实验误差。
①应该选择的实验电路是图1中的     （选项“甲”或“乙”）。

②现有电流表、开关和导线若干，以及以下器材：
A. 电压表      B.电压表
C. 滑动变阻器  D.滑动变阻器
实验中电压表应选用    ；滑动变阻器应选用       ；（选填相应器材前的字母）
③ 某位同学记录的6组数据如下表所示，各组数据对应点已经标在坐标纸上，请根据标出的数据点画出  图线。
④根据（3）中所画图线可得出 干电池的电动势E=      v，内电阻r=     Ω

序号	1	2	3	4	5	6
电压U（V）	1.45	1.40	1.30	1.25	1.20	1.10
电流( A )	0.060	0.120	0.240	0.260	0.360	0.480

参考答案：（1）150Ω   300Ω   DBEA （2）① C  D  ②外接法，分压式  （3）①甲 ②B   C
③

④1.49~1.5V     0.82~0.84Ω

本题解析：（1）由全电路欧姆定律有，代入数值有（Ω），设待测电阻阻值为则由全电路欧姆定律有代入数值有（Ω）；选择开关旋到“x10” 挡位，测量时指针偏转角太小，说明被测电阻接近量程最大值此时读数不准确，应选量程更大的档位使测量时指针在表盘中间位置附近，欧姆表每次测量时应进行调零操作，根据欧姆表测电阻的要求应按DBEA顺序进行。
（2）根据电源电压定值电阻判断电路中电流不会大于C表的量程，故应选表头中电流大的C，同理可根据量程选D项中的电压表；为了测量结果尽量准确，应采用电流表外接法，为了测量范围尽可能大滑线变阻器应采用分压式连接。
（3）①由于电压表的内阻远远大于电源的内阻，其分流较小，故应采用电流表外接法，来减小系统误差，故选用甲方案；②根据电压表量程可知应选B使测量精度更高，为了使电路中电流的变化更明显应选滑线变阻器C；④由全电路欧姆定律，可得，代入测量数据有干电池的电动势为1.49~1.5V，内阻为0.82~0.84Ω 。
考点：本题考查了全电路欧姆定律，伏安法测电阻、测电源电动势及内阻的实验

本题难度：一般

2、选择题  油罐车底部装有一条拖地的铁链，其目的是
A.向外界散热
B.作为油罐车标志
C.接地放电，避免电荷积累
D.发出响声，起警示作用

参考答案：C

本题解析：油罐车上的搭地铁链是为了把产生的静电导走，属于静电的防止，故C答案正确．
故选C．

本题难度：一般

3、选择题  在研究微观粒子时常用的“电子伏特(eV)”是下列哪个物理量的单位
A.能量
B.电荷量
C.电势
D.电压

参考答案：A

本题解析：试题分析：根据可得，故表示能量的单位
故选A
考点：考查了电场力做功与电势差关系
点评：关键是知道公式

本题难度：简单

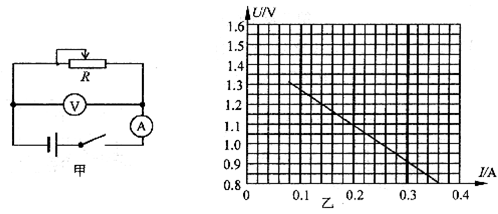

4、实验题  (8分)某同学采用如图甲所示的电路测电源电动势和内电阻，在实验中测得多组电压和电流值，通过描点作图得到如图所示的U-I图线，
①由图可较准确求出该电源电动势E=         V，内阻r=       Ω(结果保留三位有效数字)．
②若考虑电表内阻对电路的影响，则所测得的电源电动势与真实值相比          (填“偏大”“偏小”“相等”)，所测电源内阻与真实值相比        (填“偏大”“偏小”“相等”)．

参考答案：①1.44～1.46V    1.72～1.89Ω   ② 相等  偏大

本题解析：① 根据闭合电路的欧姆定律得：U=-Ir+E，将图像延长与纵坐标相交其交点等于电动势，如图所示，E=1.45V；图像的斜率表示内阻求得r="1.80Ω" ②根据原理知，甲图的测量误差为电压的测量由误差，电流表的分压引起的，故电动势的测量值等于真实值，内阻的测量值大于真实值

考点：本题考查测量电动势和内阻

本题难度：一般

5、选择题  关于磁感线，下列说法正确的是
A.磁感线总是从N极出发，到S极结束
B.磁感线是闭合的
C.磁感线越密的地方，磁场越强，反之，磁场越弱
D.磁感线不相交

参考答案：BCD

本题解析：磁感线的特点是：①在磁体的外部,磁感线从N极发出，进入S极，在磁体内部由S极回到N极；②磁感线的疏密表示磁场的强弱，磁感线越密的地方，磁场越强，磁场方向在过该点的磁感线的切线上；③磁场中磁感线闭合而不相交，不相切，也不中断。
故选BCD
考点：磁感线的特点
点评：容易题。对于磁感线的认识，要注意以下几点：(1)磁感线是为了形象地研究磁场而人为假设的曲线，分布在三维空间内；(2)磁感线的疏密程度表示磁场的强弱，磁感线较密的地方磁场较强，磁感线较疏的地方磁场较弱；(3)磁场对小磁针N极的作用力的方向规定为磁场的方向；(4)磁场中的任何一条磁感线都是闭合曲线；(5)磁感线和电场线的显著区别就是磁感线是闭合曲线，而电场线是不闭合的．

本题难度：一般
