1、实验题  (1)如图甲所示，在“描绘小灯泡的伏安特性曲线”实验中，同组同学已经完成部分导线的连接，请你在实物接线图中完成余下导线的连接。

(2)某同学从标称为“220 V 25 W”“220 V 300 W”“220 V 500 W”的3只灯泡中任选一只，正确使用多用电表测量灯泡阻值如图乙所示。该灯泡的阻值是___________Ω，标称的额定功率为___________W。

参考答案：(1)
(2)160，25

本题解析：

本题难度：一般

2、实验题  如图甲所示的电路中，l至11为连接点的标号。在开关闭合后，发现小灯泡不亮，电压表和电流表均无示数。现用多用电表检查电路故障，需要检测的有：电源、开关、滑动变阻器、小灯泡、6根导线以及电路中的各连接点，已知电压表和电流表均无故障。

(1)为了检测滑动变阻器、小灯泡以及6根导线，在连接点1、2已接好的情况下，应当选
用多用电表的 挡；在连接点1、2同时断开的情况下，应当选用多用电表的?挡。
(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明可能有?故障
(3)为了尽可能准确的完成探究小灯泡U～I特性的实验，图甲中电路接线还存在错漏，请你在图甲中补画出正确的连接线。
(4)图乙是某实验小组的同学根据实验数据绘制而成的小灯泡的U～I特性图线。随后他们将该小灯泡直接串联在电动势E =" 4.5" V，内阻r =" 1.5" Ω的直流电流上，则该小灯泡通电发光时的电功率约为? W

参考答案：略

本题解析：

本题难度：一般

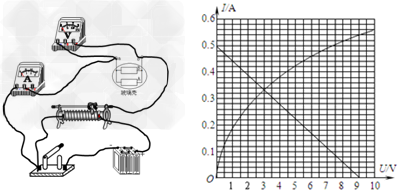

3、实验题  某研究性学习小组的同学进行电学实验过程发现一个有趣的元件，它由A、B两导体并联组成，被封闭在一个透明的玻璃壳内，a、b是其两个外露的接线柱，如图（a）所示，A是一个阻值为20Ω的定值电阻，B是一种由特殊金属丝制成的导体，它的额定电压是9V。为了进一步探究该元件的某些特性，同学们设计了适当的电路，使该元件上电压从零开始逐渐增加，测得相应的电流，并绘制出如图（c）所示的I－U曲线。
（1）图（b）是该小组实验时连接的实物图，请将漏画的一根导线补上；
（2）由图（c）的I－U曲线可求得导体B的额定电流为__________A；
（3）若把该元件与一阻值为18Ω的定值电阻串联后接到电动势为9V，内阻不计的电源两端，则该元件的实际功率为_____________W。
? ?

参考答案：（1）如图

（2）0.09
（3）0.99±0.03

本题解析：

本题难度：一般

4、实验题  (1)用多用电表的欧姆挡测量阻值约为几十kΩ的电阻Rx，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆挡调零旋钮，把你认为正确步骤前的字母按合理的顺序填写在横线上________．
a．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的零刻度，断开两表笔
b．将两表笔分别连接到被测电阻的两端，读出Rx的阻值后，断开两表笔
c．旋转S使其尖端对准欧姆挡×1 k
d．旋转S使其尖端对准OFF挡，并拔出两表笔
(2)正确操作后，多用电表的指针位置如图所示，此被测电阻Rx的阻值约为________Ω.

参考答案：(1)①c、a、b、d　(2)30 k

本题解析：（1）测量几十kΩ的电阻Rx我们一般选择较大的档位先粗测，使用前应先进行调零，然后依据欧姆表的示数，在更换档位，重新调零，在进行测量；使用完毕应将选择开关置于OFF位置或者交流电压最大档，拔出表笔．所以顺序为c、a、b、d
（2）欧姆表的示数乘以相应档位的倍率即为待测电阻的阻值
点评：在使用欧姆表测量完毕后，应拔出表笔，选择开关置于 OFF挡位置，或交流电压最高挡；长期不用时，应取出电池，以防电池漏电．

本题难度：简单

5、实验题  某同学利用一段长电阻丝测定一节干电池电动势和内阻．接好如下图所示的实验装置后，将导线的接头O分别连接上电阻丝的a、b、c、d四位置并闭合电路测量．

（1）实验中选择从电阻丝的左端a开始而不是从电阻丝的最右端开始的理由是：
?；
（2）实验中得到两电表读数如下：

参考答案：（1）防止短路，保护电源?（2分）
（2）bc间?（2分）

本题解析：（1）从右端开始则电路短路，所以从左端开始，起到保护电路作用
（2）ab两点电流为零，说明在ab和bc之间断路，但是由于如果ab之间断路，在接入b点后，就该有电流，故断路只能在bc之间
根据闭合回路欧姆定律可得：，解得
（3）从c点往右，电阻越来越小，电压表示数越来越大，所以c点的电压表示数最大，故不可能出现1.30V，电流表的示数最小，从0.25开始增加，故选B
点评：关键是知道实验原理，本题的难点在于判断电路的故障

本题难度：一般
