参考答案：（１）ABCEGI（２）如图所示（３）

本题解析：（1）先选出必选的ABI，再据电路需求选择相应器材：因电压变化范围大故滑动变阻器用分压式接法，用小阻值的C，
待较准的电流表的最大电压为I0r0=2.5V，则当作电压表的电流表与电阻选择E，G即可．故所选器材为：ABCEGI．
（2）电路图如图所示

（3）由电路图可知，流过待较准电流表的电流为：，I为标准电流表E的读数，RE为标准电流表E的内电阻，R为待测交电流表的电阻，RG为定值电阻阻值.

本题难度：一般

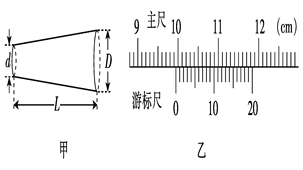

2、实验题  （6分）有一根圆台状匀质合金棒如图甲所示，某同学猜测其电阻的大小与该合金棒的电阻率ρ、长度L和两底面直径d、D有关．他进行了如下实验：

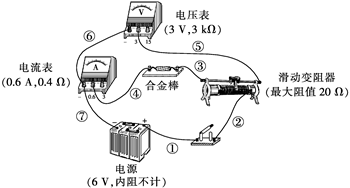

（1）测量该合金棒电阻的实物电路如图所示(相关器材的参数已在图中标出)，该合金棒的电阻约为几个欧姆．图中有一处连接不当的导线是________(用标注在导线旁的数字表示)。

(2)改正电路后，通过实验测得合金棒的电阻R＝6.72 Ω．根据电阻定律计算电阻率为ρ、长为L、直径分别为d和D的圆台状合金棒的电阻分别为Rd＝13.3 Ω、RD＝3.38 Ω．他发现：在误差允许范围内，电阻R满足R2＝Rd·RD，由此推断该圆台状合金棒的电阻R＝________。(用ρ、L、d、D表述)

参考答案：(1)⑥　? (2)

本题解析：(1)．本实验为测定一个几欧姆的电阻，在用伏安法测量其两端的电压和通过电阻的电流时，因为安培表的内阻较小，为了减小误差，应用安培表外接法，⑥线的连接使用的是安培表内接法．
(2根据电阻定律计算电阻率为ρ、长为L、直径分别为d和D的圆柱状合金棒的电阻分别为：即， ?
而电阻R满足R2＝Rd·RD
将Rd、RD代入得：R＝．

本题难度：一般

3、简答题  现有以下器材：
A、电流计G：Ig=300μA，rg约为500Ω
B、电阻箱R1：0～9999.9Ω
C、电阻箱R2：0～999.9Ω
D、电阻箱R3：0～0.99Ω
E、滑动变阻器R：0～5Ω
F、定值电阻R0=8Ω（起保护作用）
G、电源E：电动势3V，内阻不计
H、电键和导线各若干

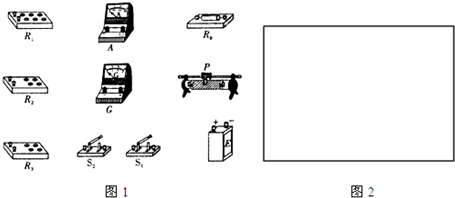

（1）要求从给定器材中选择器材设计一个实验电路，用半偏法粗测电流计G的内阻．请将电路图画在下列方框中；

（2）上述用半偏法测量电流计G的内阻存在系统误差，根据所设计的电路，经计算可知电流计G的内阻真实值r真=______（用R1、R2、R3中的某两个量表示）
（3）实验测得电流计G的内阻真实值为500Ω，将它改装成一只量程为0.3A的电流表A′．现用一只标准电流表A（量程0.3A，内阻0.1Ω）对改装的电流表A′进行校正，请重新选择适当的器材，在实物图中连接电路．

参考答案：（1）实验的原理：①设计一个电路，能让电路中的电流基本不变；②先在该电路中让电流表指针达到满偏，然后让一个小电阻与电流表并联，当小电阻上的电流和电流表的电流一样都是12Ig时，电流表的内电阻大小就等于电流表的内电阻．
③由于电阻箱R 1的阻值较大，让R 1作为限流电阻，基本能满足电流恒定的要求．故实验的原理图如图．



（2）S2断开时，调节R1使电流表指针满偏，此时：E=IgRg+IgR1；闭合S2，调节R 2使电流表的指针半偏，此时：E=12Ig+(Ig2+I′)R1? ①
其中，I′是R2上的电流值，I′?R2=Ig2?Rg? ②
联立①②两公式，解得：Rg=R1R2R1-R2．
此时的Rg是电流表内阻的真实值rg．
（3）①校正电流表要从较小的数值开始，实验滑动变阻器要选择分压式接法；
②改装电流表要让电流计并联一个小电阻；
③改装后的电流表要与校正电流表串联，它们的读数应当一致．
可以根据以上的要画出电路图，（也可以不画出）然后依次连接成电路图．如图．



故答案为：（1）如图?（2）R1R2R1-R2?（3）如图

本题解析：

本题难度：一般

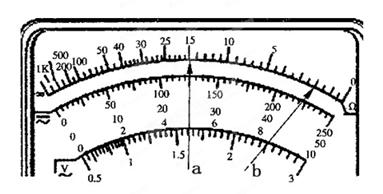

4、实验题  甲同学使用万用电表测量一未知电阻的阻值，已知他使用的是欧姆档的×103档测量时指针为图中b位置，则测阻值为：?；该同学和还想用此万用表测量一个阻值约为180欧的定值电阻的阻值，其操作应是:先?，再?方可进行测量；该同学接着用此表的50mA档测量一直流电路的电流，将万用表正确调节并按要求正确接入电路，指针指在图中b位置，则所测电流为? mA

参考答案：15×103?，将倍率换为×10档，短接调零，44.2—44.8均算对

本题解析：欧姆档的×103档测量时，读数为15×103，欧姆表换挡要从新进行欧姆调零，将倍率换为×10档，短接调零，44.2—44.8均算对。
点评：准确掌握万用电表的原理、使用和读数方法。

本题难度：简单

5、实验题  有一个小灯泡上标有“4 V，2 W”的字样，现在要用伏安法描绘这个灯泡的U-I图线，有下列器材供选用：
A电压表（0～5 V，内阻10 kΩ）? B电压表（0～10 V，内阻20 kΩ）
C电流表（0～0.3 A，内阻1 Ω）? D电流表（0～0.6 A，内阻0.4 Ω）
E滑动变阻器（5 Ω，1 A）? F滑动变阻器（500 Ω，0.2 A）
①实验中电压表应选用______，电流表应选用______.为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用__________（用序号字母表示）。

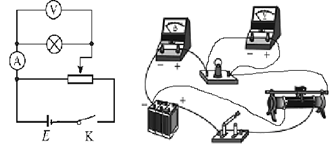

②请在方框内画出满足实验要求的电路图，并把图中所示的实验器材用实线连接成相应的实物电路图。

③根据U-I图象，当灯泡两端所加电压为3.2V时，电功率为?W

参考答案：①A? D? E ②电路图见解析。③1.44W

本题解析：①因为小灯泡的额定电压为4V，所以电压表选择A；小灯泡的额定电流为0.5A，所以电压表选择D；为了便于调解滑动变阻器选择阻值较小的E。②电路如图所示。③根据U-I图象，当灯泡两端所加电压为3.2V时，灯泡两端的电压为0.45V,所以电功率为?。

本题难度：一般
