1、选择题  如图所示，弹簧秤下挂一条形磁铁，其中条形磁铁N极的一部分位于未通电的螺线管内（通电后磁场力小于重力），下列说法正确的是
①若将a接电源正极，b接负极，弹簧秤示数减小；
②若将a接电源正极，b接负极，弹簧秤示数增大；
③若将b接电源正极，a接负极，弹簧示数增大；
④若将b接电源正极，a接负极，弹簧示数减小；

[? ]

参考答案：B

本题解析：

本题难度：一般

2、选择题  下图电流的磁场正确的

A、直线电流的磁场? B、直线电流的磁场
C、通电螺线管的磁场? D、A、B、C均对

参考答案：A

本题解析：根据安培定则，A中的磁场方向从上往下看为逆时针旋转，A正确，B中的电流产生的磁场从上往下看应为顺时针旋转，B错误，C中根据右手螺旋定则可得螺线管的右端为N极，C错误，所以选A
点评：在做磁场题目的时候一定要注意左手定则，右手定则的区别

本题难度：简单

3、选择题  如图所示是磁电式电流表的结构示意图，关于磁电式仪表，以下说法正确的是（?）

A．使通电线圈转动的动力矩是安培力的力矩
B．线圈和指针偏转的角度越大，说明安培力产生的力矩越大
C．线圈停止转动时，两个螺旋弹簧产生的阻力矩与安培力矩相平衡
D．根据指针偏转角度的大小，就可以知道被测电流的强弱

参考答案：ABCD

本题解析：当线圈中通入电流时，磁铁的磁场就会对线圈中的电流产生安培力，安培力的力矩使线圈转动起来，线圈一转动，就带动弹簧扭动，产生一个阻碍线圈转动的力矩，其大小随线圈转动角度的增大而增大.当弹簧产生的阻力矩与安培力产生的动力矩平衡时，线圈停止转动，指针稳定在某一位置.电流越大，线圈受到的安培力越大，安培力的力矩越大，线圈转动的角度越大，故可以根据指针偏转角度的大小，知道被测电流的强弱，A、B、C、D都正确.

本题难度：简单

4、选择题  振弦型频率传感器的结构如图所示，它由钢弦和永磁铁两部分组成，钢弦上端用固定夹块夹紧，下端的夹块与一膜片相连接，当弦上的张力越大时，弦的固有频率越大．这种装置可以从线圈输出电压的频率确定膜片处压力的变化．下列说法正确的是

A．当软铁块与磁铁靠近时，a端电势高
B．当软铁块与磁铁靠近时，b端电势高
C．膜上的压力较小时，线圈中感应电动势的频率高
D．膜上的压力较大时，线圈中感应电动势的频率高

参考答案：BCD

本题解析：
A、B、当软铁块与磁铁靠近时，软铁会磁化，穿过线圈的磁通量变大，根据楞次定律，感应电流磁场方向与原磁场方向相反，线圈中的原磁场向左，故感应电流磁场向右，电流从b点流出，故b点的电势较高；，故A错误，B正确；
C 、膜上的压力较小时，弦的振动频率变小，磁通量变化频率小，感应电流频率也小，故C正确；
D、膜上的压力较大时，弦的振动频率变大，磁通量变化频率大，感应电流频率也大，故D正确；
故选BCD。

本题难度：简单

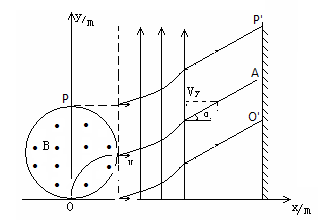

5、计算题  如图所示，真空有一个半径r=0.5m的圆形磁场，与坐标原点相切，磁场的磁感应强度大小B=2×10-３T，方向垂直于纸面向外，在x=r处的虚线右侧有一个方向竖直向上的宽度为L1=0.5m的匀强电场区域，电场强度E=1.5×10３N/C。在x=2m处有一垂直x方向的足够长的荧光屏，从O点处向不同方向发射出速率相同的荷质比=1×109C/kg带正电的粒子，粒子的运动轨迹在纸面内，一个速度方向沿y轴正方向射入磁场的粒子，恰能从磁场与电场的相切处进入电场。不计重力及阻力的作用。求：
（1）该粒子进入电场时的速度和粒子在磁场中的运动时间。
（2）该粒子最后打到荧光屏上，该发光点的位置坐标。
（3）求荧光屏上出现发光点的范围

参考答案：（1）由题意可知：粒子在磁场中做匀速圆周运动的轨道半径R="r=0.5m?" （2分）
由牛顿运动定律得 Bqv=?（1分）?
可得粒子进入电场时的速度v=?（1分）?
在磁场中运动的时间t1=（2分）
（2）粒子在磁场中转过120°角后从P点垂直电场线进入电场，如图所示，

在电场中的加速度大小a=?（1分）?
粒子穿出电场时vy=at2=?（1分）
tanα=?（1分）
在磁场中y1="r=0.5m?" （1分）
在电场中侧移y2=?（2分）
飞出电场后粒子做匀速直线运动y3=L2tanα="(2-0.5-0.5)×0.75=0.75m?" （1分）
故y=y1+y2+y3="0.5m+0.1875m+0.75m=1.4375m?" （1分）
则该发光点的坐标(2 ，1.4375)?
（3）r=R，所有的带电粒子都平行于x轴射出磁场。（1分）
yP’=yA+r=1.9375 m
yO’=yA-r=0.9375 m?（1分）
故，P’ (2 ，1.9375)? O’ (2 ，0.9375)
P’ O’之间都有发光点（1分）

本题解析：略

本题难度：一般
