1、选择题 如图所示,弹簧秤下挂一条形磁铁,其中条形磁铁N极的一部分位于未通电的螺线管内(通电后磁场力小于重力),下列说法正确的是
①若将a接电源正极,b接负极,弹簧秤示数减小;
②若将a接电源正极,b接负极,弹簧秤示数增大;
③若将b接电源正极,a接负极,弹簧示数增大;
④若将b接电源正极,a接负极,弹簧示数减小;
[? ]
A.①④
B.①③
C.②③
D.②④
2、选择题 下图电流的磁场正确的
A、直线电流的磁场? B、直线电流的磁场
C、通电螺线管的磁场? D、A、B、C均对
3、选择题 如图所示是磁电式电流表的结构示意图,关于磁电式仪表,以下说法正确的是(?)
A.使通电线圈转动的动力矩是安培力的力矩
B.线圈和指针偏转的角度越大,说明安培力产生的力矩越大
C.线圈停止转动时,两个螺旋弹簧产生的阻力矩与安培力矩相平衡
D.根据指针偏转角度的大小,就可以知道被测电流的强弱
4、选择题 振弦型频率传感器的结构如图所示,它由钢弦和永磁铁两部分组成,钢弦上端用固定夹块夹紧,下端的夹块与一膜片相连接,当弦上的张力越大时,弦的固有频率越大.这种装置可以从线圈输出电压的频率确定膜片处压力的变化.下列说法正确的是
A.当软铁块与磁铁靠近时,a端电势高
B.当软铁块与磁铁靠近时,b端电势高
C.膜上的压力较小时,线圈中感应电动势的频率高
D.膜上的压力较大时,线圈中感应电动势的频率高

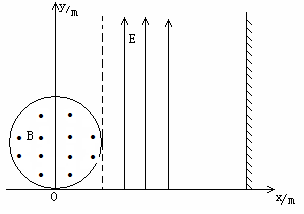

5、计算题 如图所示,真空有一个半径r=0.5m的圆形磁场,与坐标原点相切,磁场的磁感应强度大小B=2×10-3T,方向垂直于纸面向外,在x=r处的虚线右侧有一个方向竖直向上的宽度为L1=0.5m的匀强电场区域,电场强度E=1.5×103N/C。在x=2m处有一垂直x方向的足够长的荧光屏,从O点处向不同方向发射出速率相同的荷质比=1×109C/kg带正电的粒子,粒子的运动轨迹在纸面内,一个速度方向沿y轴正方向射入磁场的粒子,恰能从磁场与电场的相切处进入电场。不计重力及阻力的作用。求:
(1)该粒子进入电场时的速度和粒子在磁场中的运动时间。
(2)该粒子最后打到荧光屏上,该发光点的位置坐标。
(3)求荧光屏上出现发光点的范围
