1、简答题  金属材料的电阻率通常随温度的升高而增大，半导体材料的电阻率随温度的升高而减少．某同学需要研究某导电材料的导电规律，他用该种导电材料制作为电阻较小的线状元件Z做实验，测量元件Z中的电流随两端电压从零逐渐增大过程中的变化规律．
（1）他应选用图所示的______电路进行实验

（2）实验测得元件Z的电压与电流的关系如下表所示．根据表中数据，判断元件Z是______?（填“金属材料”或“半导体材料”）；

参考答案：（1）电压从零开始变化，滑动变阻器应采用分压接法；待测电阻阻值很小，电压表内阻远大于待测电阻阻值，电流表应采用外接法，由图1所示电路图可知，实验应采用A所示电路．
（2）由表中实验数据可知，随元件电压增大，通过元件的电流增大，元件的实际功率增大，元件温度升高；由欧姆定律可知，随元件两端电压增大，元件电阻减小，因此元件是半导体材料．
（3）由图2所示螺旋测微器可知，固定刻度示数为1.5mm，可动刻度示数为49.0×0.01mm=0.490mm，元件的直径为1.5mm+0.490mm=1.990mm（1.989～1.991均正确）．
（4）由图3可知，元件Z与电阻R串联，电流表测电路电流，由表中实验数据可知，电流为1.25A时，元件两端电压为1.00V，电流为0.80A时，元件两端电压为0.80V，由闭合电路欧姆定律可得：E=I（R+r）+UZ，
E=1.25×（2+r）1.00，E=1.25×3.6+r）+0.80，解得，电源电动势E=4.0V，内阻r=0.4Ω．
故答案为：（1）A；（2）半导体材料；（3）1.990；（4）4.0；0.4．

本题解析：

本题难度：一般

2、简答题  如图所示，是测量电池的电动势和内阻的实验中得到的图线，则该电池的电动势?为______V，内阻为______Ω，电流为0.5A?时外?电?阻?为______Ω．（保留两位有效数字）

参考答案：由图可知，电源的电动势为E=1.50V；
当路端电压为1.00V时，电流为0.60A；
由E=U+Ir可得：
r=E-UI=1.5-1.00.6=0.83Ω，
所以U=1.5-0.83I
当电流为0.5A?时，U=1.08V
R=UI=1.080.5=2.2Ω
故答案为：1.5V；0.83Ω；2.2Ω

本题解析：

本题难度：一般

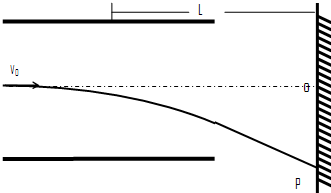

3、简答题  如图所示，质量为m，电量为q的带电粒子以初速v0进入由两个平行金属板构成的场强为E的匀强电场中，两极板长度为L，电容器极板中央到光屏的距离也是L．已知带电粒子打到光屏的P点，不计重力作用．求偏移量OP的大小．

参考答案：水平方向：粒子做匀速直线运动，则t=Lv0
? 竖直方向：粒子做初速度为零的匀加速直线运动．加速度a=qEm
?设粒子射出电场时，速度偏向角为θ
? 则tanθ=vyv0=atv0
? 代入得tanθ=qELmv20
? 故OP=Ltanθ=qEL2mv20
答：偏移量OP的大小为qEL2mv20．

本题解析：

本题难度：一般

4、简答题  有一蓄电池，当移动6C电荷时非静电力做功是12J，该蓄电池的电动势是多少？给一小灯泡供电，供电电流是0.25A，供电30min，非静电力做功多少？

参考答案：已知q=6C，非静电力做功为：W=12J
则该蓄电池的电动势为：E=Wq=126V=2V
由E=Wq，q=It得非静电力做功为：
W非=EIt=2×0.24×30×60J=864J
答：该蓄电池的电动势是2V，非静电力做功为864J．

本题解析：

本题难度：一般

5、简答题  在“测定金属丝的电阻率”的实验中：
（1）如图所示，用螺旋测微器测量的金属丝直径为______mm．
（2）在用伏安法测量金属丝的电阻（约为10Ω）时，备有下列器材：
A．量程为0～0.6A，内阻为0.5Ω的电流表；
B．量程为0～3A，内阻为0.1Ω的电流表；
C．量程为0～3V，内阻为6kΩ的电压表；
D．量程为0～15V，内阻为30kΩ的电压表；
E．阻值为0～1kΩ，额定电流为0.5A的滑动变阻器；
F．阻值为0～10Ω，额定电流为2A的滑动变阻器；
G．蓄电池6V；
H．开关一个，导线若干．
为了尽可能提高测量精度，且要求电压从0开始测量多组实验数据，电流表应选用______；电压表应选用______；滑动变阻器应选用______．（只填字母代号）
（3）在答题卡的方框内画出符合要求的实验电路图．

参考答案：（1）由图示螺旋测微器可知，固定刻度的示数为0.5mm，
可动刻度示数为20.0×0.01mm=0.200mm，螺旋测微器的示数为0.5mm+0.200mm=0.700mm；
（2）电源电动势为6V，选0～15V量程的电压表读数误差较大，
电压表应选C、量程为0～3V，内阻为6kΩ；
通过电阻丝的最大电流约为I=3V10Ω=0.3A，电流表应选A、量程为0～0.6A，内阻为0.5Ω；
为方便实验操作，滑动变阻器应选F、阻值为0～10Ω，额定电流为2A；
（3）电压从0开始测量，滑动变阻器应采用分压接法；RRA=10Ω0.5Ω=20，
RVR=6000Ω10Ω=600，RVR＞RRA，电流表应采用外接法，实验电路图如图所示．
故答案为：（1）0.700；（2）A；C；F；（3）电路图如图所示．

本题解析：

本题难度：一般
