高考物理答题技巧《闭合电路的欧姆定律》考点预测（2017年强化版）(十) 2017-02-28 23:53:31 来源:91考试网 作者:www.91exam.org 【大 中 小】 微信搜索关注"91考试网"公众号,领30元,获取公务员、事业编、教师等考试资料40G! 1、选择题  如图所示，D1、D2是规格相同的两个小灯泡，L是带有铁芯的电阻忽略不计的电感线圈，下列说法正确的是（　　） A．开关S接通瞬间，D1、D2同时亮起来 B．开关S接通稳定后，D1、D2同时亮着 C．开关S断开瞬间，D1、D2同时熄灭 D．开关S断开瞬间，D2立即熄灭，D1闪亮一下再熄灭 参考答案：A、开关S接通瞬间，电源的电压同时加到两个灯泡两端，故D1、D2同时亮起来．故A正确． B、开关S接通稳定后，L相当于导线，Dl被短路，熄灭．故B错误； C、D开关S断开瞬间，L相当于电源，D2逐渐熄灭，D1立即闪亮一下再熄灭，故C错误，D正确； 故选AD 本题解析： 本题难度：简单 2、选择题  如图所示，直线b为电源的U-I图象，直线a为电阻R的U-I图象，用该电源和该电阻组成闭合电路时，下列说法中正确的是（　　） A．电源的输出功率为6W B．电源的损耗功率为1W C．电源的总功率为9W D．电源的效率为66.7%

参考答案：由b图线得到，电阻R=UI=22Ω=1Ω．由a图线纵轴的截距得到，电源的电动势为E=3V，短路电流为I短=6A，则电源的内阻为r=EI短=36Ω=0.5Ω．
用该电源和该电阻组成闭合电路时，电路中电流为 I=ER+r=31+0.5A=2A，
则电源的总功率 P总=EI=3×2W=6W；
路端电压为U=E-Ir=3V-1×1V=2V，则电源的输出功率为P=UI=2×2W=4W；
电源的热功率P热=I2r=22×0.5W=2W；
电源的效率为η=PP总=46=66.7%，故ABC错误，D正确．
故选：D

本题解析：

本题难度：一般

3、选择题  如图所示，直线a为某电源的U-I图线，直线b为电阻R的U-I图线，用该电源和该电阻组成闭合电路时，电源的输出功率和电源的内阻分别为（　　）
A．4W，1Ω
B．6W，1Ω
C．4W，0.5Ω
D．2W，0.5Ω

参考答案：由图可知，电源的电动势E=3V，短路电流为I=6A；则内电阻r=EI=36Ω=0.5A；
当将电阻与电源相连时，电路中电流应为2A，路端电压为2V，故输出功率P=UI=4W；
故选C．

本题解析：

本题难度：简单

4、选择题  如图中B为理想变压器，接在原线圈上的交变电压有效值保持不变．灯泡L1和L2完全相同（阻值恒定不变），R是一个定值电阻，电压表、电流表都为理想电表．开始时开关S是闭合的．当S断开后，下列说法正确的是（　　）
A．电压表的示数变大
B．电流表A1的示数变小
C．电流表A2的示数变大
D．灯泡L1的亮度变亮

参考答案：S断开后相当于负载减少，总电阻增大，副线圈中电流减小，原线圈中的电流也减小，故B正确C错误；
副线圈电流减小，但副线圈两端的电压不变，因此定值电阻的分压减小，所以灯泡L1的亮度变亮，故A错误D正确；
故选BD

本题解析：

本题难度：简单

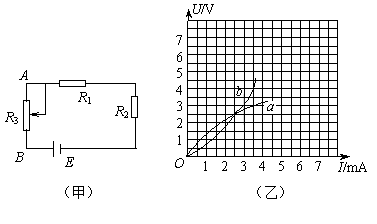

5、简答题  在如图（甲）所示的电路中，电阻R1和R2都是纯电阻，它们的伏安特性曲线分别如图（乙）中Oa、Ob所示。电源的电动势E=7.0V，内阻忽略不计。

（1）调节滑动变阻器R3，使电阻R1和R2消耗的电功率恰好相等，求此时电阻R1和R2的阻值为多大？R3接入电路的阻值为多大？
（2）调节滑动变阻器R3，使A、B两点的电势相等，这时电阻R1和R2消耗的电功率各是多少？

参考答案：(1) 1000Ω；1000Ω；800Ω?(2)1.05× 10-2W；1.4×10-2 W

本题解析：（1）R1、R2和R3串联，电流相等。当电阻R1和电阻R2消耗的电功率相等时，得R1=R2
由伏安特性曲线可知，此时电路中的电流I=2.5mA，
这时加在电阻R1和R2上的电压U1=U2=2.5V，
由欧姆定律得?，
滑动变阻器R3两端电压为?V
由欧姆定律得?
（2）调节滑动变阻器R3，当A、B两点的电势相等时，R3=0，
则?V
又因电阻R1和R2的电流相等，从伏安特性曲线上可以看出，V，V
电阻R1消耗的电功率为W
电阻R2消耗的电功率为W

本题难度：简单
