1、计算题 某同学做“测定电源的电动势和内阻”的实验。

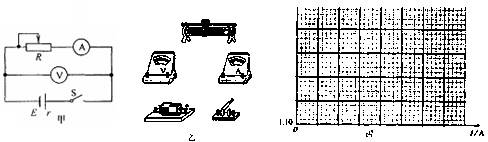

（1）采用如图甲所示的实验电路进行测量，图乙给出了做实验所需要的各种仪器，请你按电路图把它们连成实验电路。
（2）这位同学测量时记录了5组数据，并将数据填入了下面表格中。请你根据这些数据在图丙中画出U—I图线。根据图线求出电池的电动势E=?V，内阻r=?Ω。
次数
| 1
| 2
| 3
| 4
| 5
|
I/A
| 0.15
| 0.25
| 0.36
| 0.45
| 0.56
|
U/V
| 1.40
| 1.35
| 1.30
| 1.25
| 1.20
参考答案：
（1）连接电路如图?（2）画出的 图线如图；1.47~1.49；0.47~0.52
本题解析：
（1）连接电路如图
(2）画出的图线如图
 ，图中截距表示电动势，斜率的绝对值表示内阻。
本题难度：一般
2、选择题 如图所示，电池组的电动势为ε，内电阻为r，R0为定值电阻，R为变阻器，已知R0＞r.为使R0上消耗的电功率最大，应将变阻器阻值调整到( ).
A．R0
B．R0＋r
C．R0－r
D．0
参考答案：D
本题解析：根据公式P=I2R可知，当电流最大时，R0上消耗的电功率最大，所以滑动变阻器阻值应为最小0，此时电流最大，即R0上消耗的电功率最大。
点评：此类题型考察闭合电路欧姆定律，并结合P=I2R公式分析条件从而得出正确结果
本题难度：简单
3、选择题 如图所示，电池的内阻可以忽略不计,电压表和可变电阻器R串联接成通路，如果可变电阻器R的值减为原来的1/3时，电压表的读数由U0增加到2U0，则下列说法中不正确的是
A．流过可变电阻器R的电流增大为原来的2倍
B．可变电阻器R消耗的电功率增加为原来的4倍
C．可变电阻器R两端的电压减小为原来的2/3
D．若可变电阻器R的阻值减小到零，那么电压表的示数变为4U0
参考答案：B
本题解析：电压表是纯电阻，电压表的示数U0增大到2U0，故通过电压表的电流增加为2倍，由于串联，故通过可变电阻的电流也增大为原来的2倍，A正确；电流变为2倍，电阻变为原来的 ，根据P=I2R，可变电阻消耗的功率变为 倍，B错误；电流变为2倍，电阻变为，根据U=IR，可变电阻两端的电压减为原来的 ，C正确；设电压表的内阻为Rx根据闭合电路欧姆定律，开始时：E=U0+ ，可变电阻的阻值减少为原来的后：E=2U0+ 联立解得：E=4U0,若可变电阻的阻值减到零，则电压表的示数等于电源的电动势，为4U0．D正确．
本题难度：一般
4、选择题 如图所示，在一根铁捧上绕有绝缘线圈，a、c是线圈两端，b为中间抽头，把a、b两点接入一平行金属导轨，在导轨上横放一金属棒，导轨间有如图所示的匀强磁场，要使a、c两点的电势都高于b点，则金属棒沿导轨的运动情况可能是（ ）
A．向右做匀加速直线运动
B．向右做匀减速直线运动
C．向左做匀加速直线运动
D．向左做匀减速直线运动
|
参考答案：要使a点的电势都高于b点，说明金属棒上端相当于电源的正极，下端相当于电源的负极，由右手定则判断可知，金属棒必须向右运动．
要使c点的电势都高于b点，线圈中产生感应电动势c相当于电源的正极，a端相当电源的负极，由于线圈中的电流从a端进、b端出，根据楞次定律判断可知，线圈的电流应减小，则由IBLvR，可知，金属棒应做减速运动，故要使a、c两点的电势都高于b点，金属棒沿导轨可能向右做匀减速直线运动．故B正确．
故选B
本题解析：
本题难度：简单
5、选择题 如图所示，R1、R2为定值电阻，L为小灯泡，R3为光敏电阻。当照射光强度增大时
A．电压表的示数增大
B．R2中电流减小
C．小灯泡的功率减小
D．电路的路端电压增大
参考答案：AB
本题解析：根据光敏电阻的特点，当照射光强度增大时，光敏电阻R3阻值变小，电路中的并联部分总电阻变小，整个电路的总电流变大，根据分压特点，并联部分的电压变小，所以电压表示数增大，R2中电流减小，AB正确；通过小灯泡的电流变大，功率增大，C错；电路的路端电压减小，D错。
本题难度：一般
