1、选择题  如图是一火警报警电路的示意图，其中R3为用某种材料制成的传感器，这种材料的电阻率随温度的升高而增大．值班室的显示器为电路中的电流表，电源两极之间接一报警器．当传感器R3所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是（?）

A．I变大，U变大
B．I变小，U变小
C．I变大，U变小
D．I变小，U变大

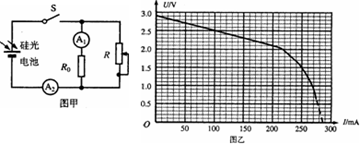

2、实验题  2011年日本发生严重核辐射泄露事故，使得人们开始将目光再次投入到更为安全的太阳能技术上。硅光电池是太阳能电池的一种,某同学为了测定某种硅光电池的电动势和内电阻,设计了如图甲所示电路,图中与A.串联的定值电阻的阻值为R0,电流表视为理想电表,在一定强度的光照下进行下述实验:

(1)闭合开关,调节滑动变阻器,读出电流表Al、A2的值I1,I2.为了作出此电池的U-I曲线,需要计算出电路的路端电压U,则U=?(用题中所给字母表示)；
(2)根据测量数据作出该硅光电池的U-I图象如图乙所示,该电池的电动势E=?V,在流过电流表A2的电流小于200mA的情况下,此电池的内阻r= ?Ω；
(3)若将该硅光电池两端接上阻值为6Ω的电阻,此时对应的电池内阻r=?Ω.(计算结果保留两位有效数字)

3、选择题  关于电动势下列说法正确的是（　　）
A．电源电动势等于电源正负极之间的电势差
B．用电压表直接测量电源两极得到的电压数值，实际上总略小于电源电动势的准确值
C．电源电动势总等于内、外电路上的电压之和，所以它的数值与外电路的组成有关
D．电源电动势总等于电路中通过1C的正电荷时，电源提供的能量

4、选择题  如图所示，间距为L、电阻不计的足够长平行光滑金属导轨水平放置，导轨左端用一阻值为R的电阻连接，导轨上横跨一根质量为m、电阻也为R的金属棒，金属棒与导轨接触良好．整个装置处于竖直向上、磁感应强度为B的匀强磁场中．现使金属棒以初速度v沿导轨向右运动，若金属棒在整个运动过程中通过的电荷量为q．下列说法正确的是（　　）
A．金属棒在导轨上做匀减速运动
B．整个过程中金属棒在导轨上发生的位移为
