1、简答题  某学习小组的同学拟探究小灯泡L的伏安特性曲线，可供选用的器材如下：
小灯泡L，规格“4.0v．0.7A”；
电流表A1，量程3A，内阻约为0.1Ω；
电流表A2，量程0.6A，内阻r2=0.2Ω；
电压表V，量程3V，内阻rV=9kΩ；
标准电阻R1，阻值1Ω；
标准电阻R2，阻值3kΩ；
滑动变阻器R，阻值范围O～10Ω，；
学生电源E，电动势6V，内阻不计；
开关S及导线若干．

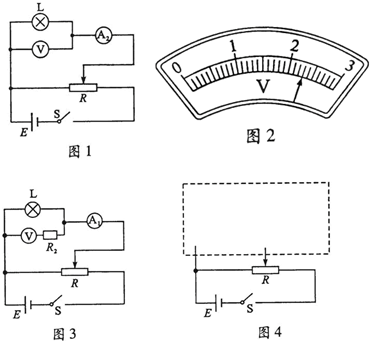

（1）甲同学设计了如图1所示的电路来进行测量，当通过L的电流为0.46A时，电压表的示数如图2所示，此时L的电阻为______Ω．
（2）乙同学又设计了如图3所示的电路来进行测量，电压表指针指在最大刻度时，加在L上的电压值是______V．
（3）学习小组认为要想更准确地描绘出L完整的伏安特性曲线，需要重新设计电路．请你在乙同学的基础上利用所供器材，在图4所示的虚线框内补画出实验电路图，并在图上标明所选器材代号．

参考答案：（1）由图2所示可知，电压表分度值是0.1V，电压表示数为2.3V，此时灯泡电阻RL=UI=2.3V0.46A=5Ω．
（2）电压表内阻为9kΩ，标准电阻R2阻值为3kΩ，电压表最大示数为3V，由串联电路特点可知，标准电阻R2电压为1V，灯泡两端电压为：3V+1V=4V．

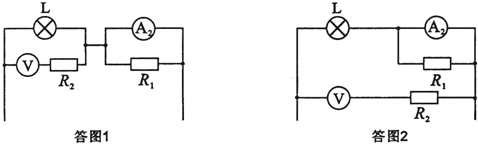

（3）电流表A1量程太大，读数误差太大，为减小误差，应该选用电流表A2，给电流表A2并联一个分流电阻，实验电路图如图1或图2所示．
故答案为：（1）5；（2）4；（3）实验电路图如图所示．

本题解析：

本题难度：一般

2、选择题  某同学用伏安法测电阻，分别采用电流表内接法和外接法，测量某Rx的阻值分别为R1和R2，则测量值R1，R2和真实值Rx之间的关系是 (　　)
A．R1＞Rx＞R2
B．R1＜Rx＜R2
C．R1＞R2＞Rx
D．R1＜R2＜Rx

参考答案：A

本题解析：采用内接法时，电流表与待测电阻串联，故电流表是准确的；而由于电流表的分压使电压表测量值偏大，故由欧姆定律求得的测量值偏大，故R1＞Rx；当采用外接法时，电压表与待测电阻并联，故电压表是准确的；而由于电压表的分流使电流表测量结果偏大，故由欧姆定律求得的测量值偏小，故Rx＞R2；故选A．

本题难度：简单

3、实验题  2007年诺贝尔物理学奖授予了两位发现“巨磁电阻”救应的物理学家。材料的电阻随磁场的增加而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度。
若图1为某磁 敏电阻在室温下的电阻一磁感应强度特性曲线，其中RB、R0分别表示有、无磁场时磁敏电阻的阻值。为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值RB。请按要求完成下列实验。
?
（1）设计一个可以测量磁场中该磁敏电阻阻值的电路，在图2的虚线框内画出实验电路原理图（磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0T，不考虑磁场对电路其它部分的影响）。要求误差较小。提供的器材如下：
A.磁敏电阻，无磁场时阻值R0=150Ω
B.滑动变阻器R，全电阻约20Ω
C.电流表．量程2.5mA，内阻约30Ω
D.电压表，量程3V，内阻约3kΩ
E.直流电源E，电动势3V，内阻不计
F.开关S，导线若干
（2）正确接线后，将磁敏电阻置入待测磁场中，测量数据如下表：

根据上表可求出磁敏电阻的测量值RB=________Ω，结合图1可知待测磁场的磁感应强度B=_________T。
（3）试结合图1简要回答，磁感应强度B在0～0.2T和0.4～1.0T范围内磁敏电阻阻直的变化规律有何不同？
（4）某同学查阅相关资料时看到了图3所示的磁敏电阻在一定温度下的电阻一磁感应强度特性曲线（关于纵轴对称），由图线可以得到什么结论？

参考答案：（1）
（2）1500，0.90
（3）在0～0.2T范围内，磁敏电阻的阻值随磁感应强度非线性变化（或不均匀变化）；在0.4～1.0T范围内，磁敏电阻的阻值随磁感应强度线性变化（或均匀变化）
（4）磁场反向，磁敏电阻的阻值不变

本题解析：

本题难度：困难

4、选择题  某同学用伏安法测量电阻时，分别采用电流表内接法和外接法，测得某电阻Rx的阻值分别为R1和R2，则所测阻值与真实值Rx的关系应是（ ? ）
A．R1＞Rx＞R2
B．R1＜Rx＜R2
C．R1＞R2＞Rx
D．R1＜R2＜Rx

参考答案：A

本题解析：

本题难度：一般

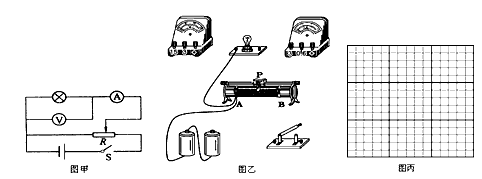

5、实验题  如图甲所示，为某同学测绘额定电压为2.5V的小灯泡的I－U特性曲线的实验电路图。

（1）根据电路图甲，用笔画线代替导线，将图乙中的实验电路连接完整。
（2）开关S闭合之前，图甲中滑动变阻器的滑片应该置于_____端（选填“A”、“B”或“AB中间”）。
（3）实验中测得有关数据如下表：根据表中的实验数据，在图丙中画出小灯泡的I－U特性曲线。

参考答案：（1）
（2）A
（3）

本题解析：

本题难度：一般
