2、实验题  某同学用电压表、电流表和滑动变阻器等常规器材研究标有额定电压为3.8V字样（额定功率字迹不清）的小灯泡的伏安特性，测得的实验数据如下表所示。

请你根据上表数据：
（1）在如图所示虚线框中画出实验电路图；
（2）在如图所示的坐标系中，选取适当的标度，画出小灯泡的伏安特性曲线；

（3）实验中小灯泡两端的电压从零变化到额定电压的过程中，小灯泡的最大电阻约为_____________Ω (保留三位有效数字) ；电阻大小发生变化的原因是_____________；
（4）将本实验用的小灯泡接入如图所示的电路，电源电压恒为6.0V，定值电阻R1=30Ω，电流表（内阻不计）读数为0.45A。根据你描绘出的小灯泡的伏安特性曲线，此时小灯泡消耗的实际功率约为_____________W（保留两位有效数字）。

3、实验题  （10分）现有两个电阻R和R0，R为标准电阻，R0的阻值随温度变化.一探究小组用图甲电路(虚线框内还有一个滑动变阻器)，经多次测量、描点，画出了两电阻的伏安特性曲线如图乙所示，其中两电阻电流从零开始变化.已知电源电动势为6 V,内阻很小.

(1)选出最适合本实验的滑动变阻器__________
A.5 Ω? 0.6 A? B.20 Ω? 0.6 A? C.100 Ω? 0.6 A
(2)在图中虚线框内补充完整电路图.
(3)实验中，当电流表的示数为0.1 A时，电阻R0消耗的电功率为_______W；由图线知，R0的阻值随温度升高怎样变化？________________________________________________________________.

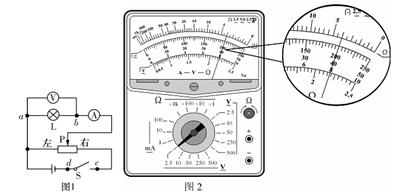

4、实验题  （5分）将小电珠L、滑动变阻器、多用电表、电流表、直流稳压电源、开关和导线若干连成如图1所示的电路，进行“描绘小电珠的伏安特性曲线”的实验．

（1）闭合开关前，应将滑动变阻器的滑片P置于??端（填“左”或“右”）．
（2）用多用电表电压档测量L电压时，红表笔应接图1中的??点．（填“a”或“b”）
（3）正确连线后，闭合开关，发现不论怎么调节滑动变阻器的滑片，多用电表指针均不偏转，将两表笔改接到图1电路的a、c．两点，电表指针仍不偏转；改接a、b两点时，电表指针偏转如图2所示，其示数
为?V；可判定故障为?．

（4）甲乙两位同学用完多用电表后，分别把选择开关放在图3所示位置．则?的习惯好．

5、实验题  （12分）如图甲所示，为某同学测绘额定电压为2.5V的小灯泡的伏安特性曲线的实验电路图。
（1）根据图甲所示电路图，用笔画线代替导线，将图乙中的实物图连接完整。（4分）

（2）开关S闭合之前，图甲中滑动变阻器的滑片应该置于____?____端（选填“A”、“B”或“AB中间”）（2分）
（3）实验中测得有关数据如下表：根据表中的实验数据，在图丙中画出小灯泡的I—U特性曲线（用横坐标表示U）。（4分）
