1、选择题  如图所示，直线A为电源的U-I图线，直线B为电阻R的U-I图线，用该电源与R组成闭合电路时，则

[? ]

参考答案：C

本题解析：

本题难度：一般

2、填空题  如图所示为火警报警装置的部分电路，其中ε为电源，r为电源内阻，R2是半导体热敏电阻传感器，它的电阻阻值随温度升高而减小，R1、R3是定值电阻．a、b两端接报警器．当传感器R2所在处出现火险险情时，与险情出现前相比，a、b两端电压U______，电流表中的电流I______（选填“变大”、“变小”或“不变”）．

参考答案：由题知，当传感器R2所在处出现火情时，R2减小，R2、R3并联电阻减小，外电路总电阻减小，根据闭合电路欧姆定律得知，干路电流I增大，路端电压减小，即a、b两端电压U变小；R2、R3并联电压U并=E-I（R1+r），I增大，E、R1、r均不变，则U并减小，通过R3电流减小，由于干路电流增大，则知电流表示数I变大．
故答案为：变小，变大

本题解析：

本题难度：一般

3、填空题  如图是某同学连接的实验实物图．闭合开关后A、B两灯都不亮．他采用下列两种方法对故障原因进行排查：（灯泡A、B的规格均为2.5V、1W，变阻器为10Ω、1A）
（1）应用多用表的直流电压档进行检查，那么选择开关应置于______档．
A、2.5V?B、10V?C、50V?D、250V
该同学的测试结果如表1所示，则在测试a、b间直流电压时，红表笔应当接触______．（填a或b）
根据测量结果，可以判断的故障是：______
A、灯A短路?B、灯B短路?C、c、d段断路?D、d、f段断路
（2）将开关断开，再选择欧姆挡测试，测量结果如表2所示，那么检查出的结果是：______
A、灯A断路?B、灯B断路?C、灯A、B都断路?D、d、e间导线断路
表一

测量点	表针偏转情况 c、d d、e e、f

参考答案：（1）①四节干电池的总电动势为6V，应用多用表的直流电压档10V档测量，故选B；
②在测试a、b间直流电压时，红表笔应当接触，因为电流必须从电压表正接线柱流入，所以红表笔应当接触a端．
A、若灯A断路，c、d间应有电压，与表格的信息不符．故A错误．
B、若灯B断路，B灯不亮，而A灯应更亮，与题不符．故B错误．
C、两灯都不亮，刘明电路中无电流，c、d间无电压，由欧姆定律可知，电流为零，电阻若完好，其电压就应为零，故c、d间无断路；故C错误．
D、d、f段断路时，d、f间有电压，与题相符．故D正确．
故选D
（2）欧姆表的刻度无穷大在左端，0刻度在右端，电路断路时，其电阻为无穷大．根据欧姆表的读数可知，d、e间电阻无穷大，说明导线断路．故D正确．
故选D
故答案为：（1）B，a，D
（2）D

本题解析：

本题难度：一般

4、简答题  磁卡的词条中有用于存储信息的磁极方向不同的磁化区，刷卡器中有检测线圈，当以速度v0刷卡时，在线圈中产生感应电动势．其E-t关系如图所示．如果只将刷卡速度改为

参考答案：根据感应电动势公式E=BLv可知，其他条件不变时，感应电动势与导体的切割速度成正比，只将刷卡速度改为v02，则线圈中产生的感应电动势的最大值将变为原来的12．
磁卡通过刷卡器的时间t=sv与速率成反比，所用时间变为原来的2倍．故D正确．
故选D

本题解析：

本题难度：一般

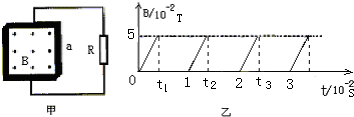

5、简答题  一个正方形线圈边长a=0.20m，共有n=100匝，其总电阻r=4.0Ω．线圈与阻值R=16Ω的外电阻连成闭合回路，如图甲所示．线圈所在区域存在着分布均匀但强弱随时间变化的磁场，磁场方向垂直线圈平面，其磁感应强度B的大小随时间作周期性变化的周期T=1.0×10-2s，如图乙所示，图象中t1=

参考答案：（1）0-t1时间内的感应电动势E=nBma2t1=60V
通过电阻R的电流I1=ER+r=3.0A
所以在0-t1时间内通过R的电荷量q=I1t1=1.0×10-2C
（2）在一个周期内，电流通过电阻R产生热量Q1=I21RT3=0.48J
在1.0s内电阻R产生的热量为Q=tTQ?1=10.01×0.48J=48J
（3）设感应电流的有效值为I，则一个周期内电流产生的热量I21Rt1=I2RT
解得I=

本题解析：
