1、实验题 某同学要测量一节旧电池的电动势和内阻，实验器材有一个电流表、一个电阻箱R、一个阻值为2Ω的定值电阻R0，一个开关和导线若干，该同学按如图所示电路进行实验。
实验次数
| 1
| 2
| 3
| 4
| 5
|
R（Ω）
| 2.0
| 8.0
| 14.0
| 20.0
| 26.0
|
I（A）
| 1.00
| 0.50
| 0.34
| 0.25
| 0.20
|
测得的数据如下表所示：
（1）电路中定值电阻R0的作用是： ①?。

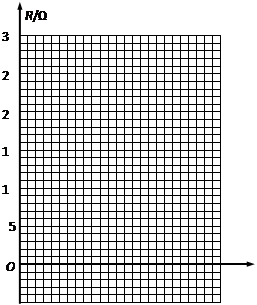

（2）该同学为了用作图法来确定电池的电动势和内阻，若将R作为直角坐标系的纵坐标，则应取 ② 作为横坐标。并利用实验数据在给出的直角坐标系上画出正确的图象。
（3）由图象可知，该电池的电动势E=? ③?V，内阻r=? ④?Ω；（保留两位有效数字）
2、简答题 （1）某同学为研究某电学元件（最大电压不超过2.5V，最大电流不超过0.55A）的伏安特性曲线，在实验室找到了下列实验器材：
A．电压表（量程是3V，内阻是6kΩ的伏特表）
B．电流表（量程是0.6A，内阻是0.5Ω的安培表）
C．滑动变阻器（阻值范围0～5Ω，额定电流为0.6A）
D．直流电源（电动势E=3V，内阻不计）
E．开关、导线若干．
该同学设计电路并进行实验，通过实验得到如下数据（I和U分别表示电学测量仪器上的电流和电压）．
| I/A | 0 | 0.12 | 0.21 | 0.29 | 0.34 | 0.38 | 0.42 | 0.45 | 0.47 | 0.49 | 0.50
U/V
0
0.20
0.40
0.60
0.80
1.00
1.20
1.40
1.60
1.80
2.00
|
①请在图1的方框中画出实验电路图，电学元件用Rx表示；
②在图（a）中描出该电学元件的伏安特性曲线；
（2）某同学利用电压表和电阻箱测定一种特殊电池的电动势，该同学利用如图2所示的电路进行实验，图中R0为已知阻值的定值电阻．
①用该电路测电动势与内阻，测量值和真实值的关系：E真______?E测，r真______?r测（填“＞”、“＜”或“=”）
②改变电阻箱阻值，取得多组数据．
为了便于用图象法求解电动势与内阻，需要建立合适的坐标系，纵坐标表示______，横坐标表示______．
3、实验题 （10分）为了测量一个量程0～3V、内阻约3 kΩ的电压表
的内电阻， 提供的实验器材有：
A．待测电压表V1；
B．电流表A1（0～0.6A，内阻约0.2Ω）；
C．电压表V2（量程0～10 V，内电阻约10kΩ）；
D．滑动变阻器R1（0～50Ω，额定电流0.5A）；
E．定值电阻R="5" kΩ；
F．电源E（电动势8V，内阻较小）；
G．开关一个、导线若干。
⑴.在虚线框内画出正确的实验电路图?。（要求测量值尽可能精确、测量值的变化范围尽可能大一些，所用器材用对应的符号标出）
⑵.实验时需要测得的物理量有?。（用符号表示并说明其物理意义）
⑶.待测电压表内电阻表达式为
=?。〔用⑵.中符号表示〕

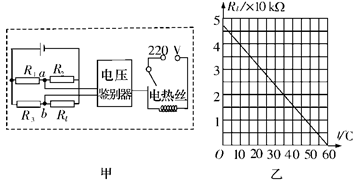

4、实验题 图甲为在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻R1＝20 kΩ，R2＝10 kΩ，R3＝40 kΩ，Rt为热敏电阻，它的电阻随温度变化的图线如图乙所示．当a、b端电压Uab<0时，电压鉴别器使开关S接通，恒温箱内的电热丝发热，使箱内温度提高；当Uab>0时，电压鉴别器使开关S断开，停止加热，恒温箱内的温度恒定在________℃，此时电阻Rt=_______。
5、填空题 通过实验，要描绘一个“2.5V，0.2W”小灯泡的伏安特性曲线．实验时，要求小灯泡两端电压从零逐渐增大到额定电压．可供选择的仪器有
A．量程为0～0.6A，内阻为0.2Ω的电流表
B．量程为0～100mA，内阻为5Ω的电流表
C．量程为0～3V，内阻为10kΩ的电压表
D．量程为0～15V，内阻为50kΩ的电压表
E．最大值为20Ω，额定电流为0.1A的滑动变阻器
F．最大值为1kΩ，额定电流为0.1A的滑动变阻器
G．学生电源、导线、电键等
（1）电流表应选______，电压表应选______，滑动变阻器应选______．（填代号），
（2）请你在右边方框内画出实验的电路图．
