1、实验题  用下面给定的器材分别采用两种方法测电阻：

A.多用电表
B.伏特表（0~3V，1KΩ）
C.伏特表（0~15V，3KΩ）
D.安培表（0~0.6A，0.1Ω）
E.毫安表（0~3mA，22Ω）?
F.微安表（0~300μA，200Ω）
G.滑动变阻器（50Ω，1A）
H.蓄电池（E=3V，r≈0）
I、待测电阻Rx（约为1.5KΩ）?
J、电键一个，导线若干
（1）用多用表估测Rx，欧姆表的表盘示意图如图10所示，则欧姆表的倍率旋钮应指向?档（从×1Ω，×10Ω，×100Ω，×1KΩ中选取一档）。
（2）用伏安法测Rx ，则所选用器材应是?（填上面器材的字母）。
（3）画出用伏安法测Rx的电路图。

2、实验题  在“描绘小灯泡的伏安特性曲线”实验中。用导线a、b、c、d、e、f、g和h按图所示方式连接电路，电路中所有元器件都完好，且电压表和电流表已调零。闭合开关后：
（1）若电压表的示数为2 V，电流表的的示数为零，小灯泡不亮，则断路的导线为____________；
（2）若电压表的示数为零，电流表的示数为0.3 A，小灯泡亮，则断路的导线为____________；
（3）若反复调节滑动变阻器，小灯泡亮度发生变化，但电压表、电流表的示数不能调为零，则断路的导线为____________。

3、简答题  为了精确测量某待测电阻Rx的阻值（约为60Ω）．有以下一些器材可供选择．
电流表：A1（量程0～50mA，内阻约12Ω）
A2（量程0～3A，内阻约0.12Ω）
电压表：V1（量程0～3V，内阻很大）
V2（量程0～15V，内阻很大）
电源：E（电动势约为3V，内阻约为0.2Ω）
滑动变阻器：R1（0～10Ω，允许最大电流2.0A）
滑动变阻器：R2（0～1kΩ，允许最大电流0.5A）
单刀单掷开关S一个，导线若干
（1）电流表应选______，电压表应选______，滑动变阻器应选______．（填字母代号）
（2）请在方框中画出测量电阻Rx的实验电路图（要求测量值的范围尽可能大一些，所用器材用对应的符号标出）

4、实验题  （12分）为了测量一精密金属丝的电阻率：

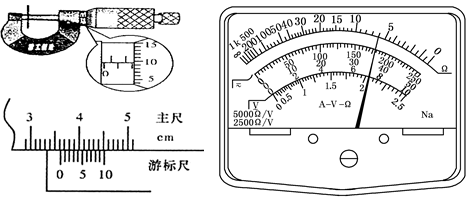

（1）先用多用电表×1Ω挡初测其电阻为?Ω，然后用螺旋测微器测其直径为?mm，游标卡尺测其长度是??mm。

（2）除待测金属丝外，实验室还备有的实验器材如下：
A．电压表V1(量程3V，内阻约为15kΩ)
B．电压表V2(量程l5V，内阻约为75 kΩ)
C．电流表A1(量程3A，内阻约为0.2 Ω)
D．电流表A2(量程600mA，内阻约为1Ω)
E．滑动变阻器R1(0～5Ω，0.6 A)
F．滑动变阻器R2(0～2000Ω，0.1 A)
G．输出电压为3V的直流稳压电源E
H．电阻箱
I．开关S，导线若干
为了减小实验误差，需进一步测其电阻而采用伏安法，则上述器材中应选用的实验器材有(填代号)?。请在方框内设计最合理的的电路图并实物连线。但用该电路电阻的测量值?真实值（选填大于、等于或小于）。如果金属丝直径为D，长度为L,所测电压为U,电流为I,写出计算电阻率? .

5、简答题  （1）在“描绘小灯泡的伏安特性曲线”实验中．用导线a、b、c、d、e、f、g和h按图（1）所示方式连接电路，电路中所有元器件都完好，且电压表和电流表已调零．闭合开关后；

①若电压表的示数为2V，电流表的示数为零，小灯泡不亮，则断路的导线为______；
②若电压表的示数为零，电流表的示数为0.3A，小灯泡亮，则断路的导线为______；
③若反复调节滑动变阻器，小灯泡亮度发生变化，但电压表、电流表的示数不能调为零，则断路的导线为______．
（2）建造重庆长江大桥复线桥高将长百米、重千余吨的钢梁从江水中吊起（图2）、施工时采用了将钢梁与水面成一定倾角出水的起吊方案，为了探究该方案的合理性，某研究性学习小组做了两个模拟实验．研究将钢板从水下水平拉出（实验1）和以一定倾角拉出（实验2）的过程中总拉力的变化情况．
①必要的实验器材有：钢板、细绳、水盆、水、支架、刻度尺、计时器和______等．
②根据实验曲线（图3），实验2中的最大总拉力比实验1中的最大总拉力降低了______．

③根据分子动理论，实验1中最大总拉力明显增大的原因是______．
④可能导致测量拉力的实验误差的原因有：读数不准、钢板有油污、______等等（答出两个即可）
