1、简答题  图中给出的器材为：
电源E（电动势12V，内阻不计），木板N（板上从下往上依次叠放白纸、复写纸、导电纸各一张），两个金属条A、B（平行放置在导电纸上，与导电纸接触良好，用作电极），滑线变阻器R（其总阻值小于两平行电极间导电纸的电阻），直流电压表V（量程为6V，内阻很大，其负接线柱与B极相连，正接线柱与探针P相连），开关K．
现要用图中仪器描绘两平行金属条AB间的等势线．AB间的电压要求取为6V．
（Ⅰ）在图中连线，画成实验电路原理图．
（Ⅱ）下面是主要的实验操作步骤，将所缺的内容填写在横线上方．
a．接好实验电路．
b．______．
c．合上开关K，并将探针P与A相接触．
d．______．
e．用探针压印的方法把A、B的位置标记在白纸上．画一线段连接AB两极，在连线上选取间距大致相等的5个点作为基准点，用探针把它们的位置压印在白纸上．
f．将探针与某一基准点接触，______，这一点是基准点的等势点．用探针把这一点的位置也压印在白纸上．用相同的方法找出此基准点的其它等势点．
g．重复步骤f，找出其它4个基准点的等势点．取出白纸画出各条等势线．

参考答案：（Ⅰ）由题意，滑线变阻器R总阻值小于两平行电极间导电纸的电阻，变阻器采用分压式接法，便于调节电压．实验电路原理图如图所示．
（Ⅱ）b、开关闭合前，把变阻器的滑动触头输出电压最小的位置，则把变阻器的滑动触头移到靠近D处．
d、为使AB间的电压达到6V，则应调节R，使电压表读数为6V．
f、记下电压表读数，在导电纸上移动探针，找出电压表读数与所记下的数值相同的另一点．
故答案为：（1）分析：实验电路原理图如图．
?


（2）b、把变阻器的滑动触头移到靠近D处?
d、调节R，使电压表读数为6V
f、记下电压表读数，在导电纸上移动探针，找出电压表读数与所记下的数值相同的另一点．

本题解析：

本题难度：一般

2、选择题  关于电动势下列说法中正确的是（　　）
A．在电源内部把正电荷从负极移到正极，非静电力做功，电能增加
B．对于给定的电源，移动正电荷非静电力做功越多，电动势就越大
C．电动势越大，说明非静电力在电源内部把正电荷从负极向正极送单位电荷量做功越多
D．电动势越大，说明非静电力在电源内部把正电荷从负极向正极移送电荷量越多

参考答案：AC

本题解析：

本题难度：一般

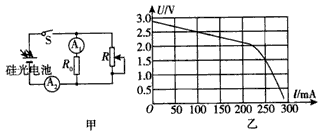

3、实验题  2010年世博会在上海举行，本次世博会大量采用低碳环保技术，太阳能电池用作照明电源是其中的亮点之一。硅光电池是太阳能电池的一种，某同学为了测定某种硅光电池的电动势和内电阻，设计了如图甲所示电路，在一定强度的光照下进行测量，图中与A1串联的定值电阻的阻值R0=990 kΩ。

(1)现有三只电流表：
A．电流表（满偏电流3.0 mA，内阻为10Ω）
B．电流表（量程0～300 mA，内阻很小）
C．电流表（量程0～3 A，内阻很小）
为减小测量误差，则电流表A1选___；电流表A2选___（选填元件代号）。
(2)根据测量数据作出该硅光电池的U-I图象如图乙所示，由图象可知：该电池的电动势E=___V，在流过电流表A2的电流小于200 mA的情况下，此电池的内阻r=____Ω；
(3)若将该硅光电池两端接上阻值为6 Ω的电阻，求此时该电阻消耗的功率，简要写出求解过程。（本题答案均保留三位有效数字）

参考答案：(1)A，B
(2)2.90，4.0
(3)作出电阻为6 Ω的U-I图线如图示，两图线的交点即为工作点。P=UI=1.50×0.25=0.375 W(0.368～0.382)

本题解析：

本题难度：一般

4、填空题  多用电表表头的示意图如图所示．在正确操作的情况下：
（1）若选择开关的位置如箭头a所示，则测量的物理量是______，测量结果为______．
（2）若选择开关的位置如箭头b所示，则测量的物理量是______，测量结果为______．
（3）若选择开关的位置如箭头c所示，则测量的物理量是______，测量结果为______．
（4）若选择开关的位置如箭头c所示，正确操作后发现指针的偏转角很小（相对于左侧），那么接下来的正确操作步骤应该为：______．
（5）全部测量结束后，应将选择开关拨到______挡或者______．
（6）无论用多用电表进行何种测量（限于直流），电流都应该从______色表笔经______插孔流人电表．

参考答案：（1）若选择开关的位置如箭头a所示，则测量的物理量是直流电压，多用电表量程为2.5V，分度值是0.05V，测量结果为1.25V．
（2）若选择开关的位置如箭头b所示，则测量的物理量是直流电流，其量程为100mA，分度值为2mA，测量结果为50mA．
（3）若选择开关的位置如箭头c所示，则测量的物理量是电阻，测量结果为17×100Ω=1700Ω．
（4）若选择开关的位置如箭头c所示，正确操作后发现指针的偏转角很小（相对于左侧），说明指针示数偏大，所选挡位太小，为准确测量电阻，接下应：换用×1k挡，然后进行欧姆调零，再测电阻阻值．
（5）全部测量结束后，应将选择开关拨到off挡或者交流电压最高挡．
（6）无论用多用电表进行何种测量（限于直流），电流都应该从红色表笔经+插孔流人电表．
故答案为：（1）直流电压 ?1.25V；（2）直流电流? 50mA；（3）电阻? 1700Ω；（4）换用×1k挡，然后进行欧姆调零，再测电阻阻值；（5）off；交流电压最高挡；（6）红；+．

本题解析：

本题难度：一般

5、填空题  如图所示，一平行板电容器，电容为C，A板接地，中间一小孔，通过这小孔连续不断向电容器射入电子，电子射入小孔时速度为υ0，1秒内射入电子数为n．电子质量为m，电量为e，电容器原来不带电，电子射到B板后均留在B板上，则电容器两板间能达到的最大电势差应为______，从开始射入电子到电容器两极板电势差达最大所需的时间至少为______（重力忽略）．

参考答案：根据动能定理：-eUm=0-12mv02
解得：Um=mv022e
设从电子进入A、B板间，直到板间电压达到最大值Um，经过的时间为t，则B板吸收的总电荷为
Q=net，最大电量Q=CUm
解得：t=mv02C2ne2
故答案为：mv022e；mv02C2ne2
