1、填空题  如图所示，在点电荷+Q的电场中有A、B两点，将两正电荷a和b，其中他们的质量4ma=mb，电荷量2qa=qb，分别从A点由静止释放到达B点时，它们的速度大小之比为___________。

参考答案：：1

本题解析：

本题难度：一般

2、实验题  现有如图a所示的实验器材（示意图），要完成“测定干电池的电动势和内阻”实验。?
（1）若用“伏安法”测定干电池的电动势和内阻，请在已用器材的基础上，再选用其它最少的器材，在实物连线图上完成必需的导线连接。
（2）若根据测得的实验数据，在U-I图像上描点如图b，请用作图法求出干电池的电动势和内阻。E=? V，r=____Ω。

（3）若所给的电压表已损坏，请选用图a中的器材测定干电池的电动势和内阻，画出实验电路图。

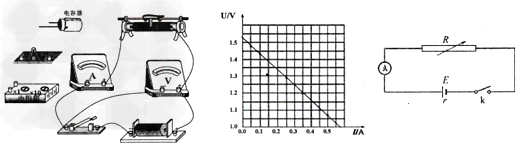

参考答案：(1)如图
(2)如图，1.53(1.50~1.56)，0.93(0.90~0.96)
(3)如图

本题解析：

本题难度：困难

3、简答题  如图所示，空间存在着电场强度E=2.5×102N/C、方向竖直向上的匀强电场，在电场内一长为L=0.5m的绝缘细线一端固定于O点，另一端拴着质量m=0.5kg、电荷量q=4×10-2C的小球．现将细线拉至水平位置，将小球由静止释放，当小球运动到最高点时细线受到的拉力恰好达到它能承受的最大值而断裂，取g=10m/s2．求：
（1）小球带何种电荷；
（2）小球运动到圆周最高点的速度；
（3）细线能承受的最大拉力值；
（4）当细线断后，小球继续运动到与O点水平方向的距离为L时，小球距离O点的高度．

参考答案：（1）由小球运动到最高点细线被拉断，则说明电场力竖直向上，再由电场线竖直向上，则可判定小球带正电
（2）（3）设小球运动到最高点时速度为v，对该过程由动能定理有：（qE-mg）L=12mv2…①
在最高点对小球由牛顿第二定律得：T+mg-qE=mv2L…②
由①②式解得：T=15N，
v=

本题解析：

本题难度：一般

4、实验题  某同学拟用电流表和电压表测定电源电动势和内电阻，备有：干电池一只（电动势约为1.5V，内阻约2Ω），电压表一只（0～3V，内阻约3kΩ），电流表一只（0～0.6A，内阻约1.0Ω），滑动变阻器有R1（0～10Ω，2A）和R2（0～100Ω，0.1A）各一只，开关一个，导线若干。
（1）实验中滑动变阻器应选用_________（选填“R1”或“R2”）。
（2）为了最大限度的减小实验误差，请在下图的方框内画出该实验的最合理的电路图。

（3）该同学记录数据如下表，请根据这些数据在上图作出U－I图像，根据图线得到被测电源电动势E＝________V；内阻r＝________Ω。

参考答案：（1）R1（2）“略”（3）图“略”，1.45，1.63

本题解析：

本题难度：困难

5、填空题  (一) 在验证“机械能守恒定律”的实验中，一同学进行如下操作：

①?将打点计时器水平固定在铁架台上
②?将长约0.5m的纸带用小夹子固定在重物上后穿过打点计时器。用手提着纸带，使重物静止在靠近打点计时器的地方
③?先松开纸带，后接通电源，让重物自由下落，打点计时器就在纸带上打下一系列的点
④?换几条纸带，重做上面的实验
⑤?在打出的纸带中挑选第一、二两点间距接近2mm，且点迹清楚的纸带进行测量，先记下O点的位置，依次再取四个计数点A、B、C、D。求出相应位置对应的速度及其下落的高度
⑥?将测量数据及计算结果填入自己设计的表格中
⑦?根据以上测得的数据计算相应的和的值。验证机械能守恒定律
（１）、以上操作有错误的是_________________________;
（２）、某同学用上述验证机械能守恒的装置测定当地的重力加速度：如图纸带上1至9为连续点，打点计时器所用的电源50Hz,由纸带所示数据算出当地的重力加速度是______ ；若当地的重力加速度真实数值是9.8 m/s2，请任意写出一个测量值与真实值有差异的原因__________；

（二）某同学利用图（a）所示的电路进行电路实验．电路中R1的阻值为20Ω，滑动变阻器R上标有“50Ω 2A”字样．闭合电键S，将滑片P从最左端向右移动到某位置时，电压表、电流表的示数分别为2伏和0.2安．当不断向右移动滑片P，使得电压表与电流表指针偏离零刻度线的角度恰好均为指针满偏角度的1/4时（两表满偏角度相同），如图（b）、（c）所示．则此过程中，两表指针偏转的方向相________（填“同”、“反”）；该电源的电动势为_____________V，内阻为_________W．

参考答案：（一）（1）①③?（2）、 9.4m/s2(2分，没有单位的扣1分)?空气阻力和纸带受到摩擦阻力
（二）相反（2分）， 9（2分），? 15（3分）

本题解析：答：解：（１）、以上操作有错误的是①?（应该是将打点计时器竖直固定在铁架台上）③?（应该是先接通电源，再松开纸带）
（２）重力加速度，造成测量值偏小的原因是空气阻力和纸带受到摩擦阻力
（二）由串联电路特点知，干路电流随电阻增大而减少，R上电压随电阻增大而增大，所以两表指针偏转方向相反．由闭合电路的欧姆定律E=I（R1+r）+U列方程，
E=I1（R1+r）+U1?（1）
E=I2（R+r）+U2?（2）
其中I1=0.2A，U1=2V，I2=×0.6=0.15A，U2=×15=3.75V，
代入（1）（2）求的E=9v，r=15Ω．
故答案为：反；9； 15．

本题难度：一般
