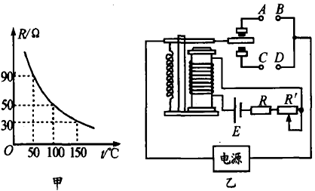

选择题如图(甲)所示为热敏电阻的R—t图象，图(乙)为用此热敏电阻R和继电器组成的一个简单恒温箱温控电路，继电器线圈的电阻为10Ω，当线圈中的电流大于或等于20mA时，继电器的衔铁被吸合。为继电器线圈供电的电池电动势E＝9.0 V，内阻不计．图中的“电源”是恒温箱加热器的电源，则

A.应该把恒温箱内的加热器接在“A、B端”
B.应该把恒温箱内的加热器接在“C、D端”
C.如果要使恒温箱内的温度保持50℃，可变电阻R′的值应调节到350Ω
D.如果要使恒温箱内的温度保持50℃，可变电阻R′的值应调节到360Ω

答案及详细解析请点下一页查看。
