1、选择题如图所示，理想变压器输入端PQ接稳定的交流电源，通过单刀双掷开关S可改变变压器初级线圈匝数（图中电压表及电流表皆为理想电表）．则下列说法正确的是（　　）
A．当滑片c向b端移动时，变压器输入功率变大
B．当滑片c向a端移动时，电流表
91考试网
的示数将减小，电压表

的示数不变
C．当滑片c向b端移动时，电流表

的示数将变大，电压表

的示数也变大
D．滑片c不动，将开关S由1掷向2时，三个电表

、

、

的示数都变大

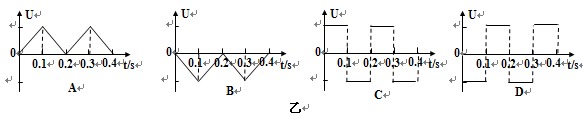

2、选择题如图为理想变压器的结构示意图。当在a、b端加如图甲所示的电压时(a端接电源正极)，c、d端的电压随时间的变化规律如图乙中哪个所示（当c端电势高于d端时为正）

3、选择题一台理想变压器，其原线圈接220V正弦交变电压时，其副线圈上所接的阻值为10Ω的电阻器上得到44V电压．若将副线圈的匝数再增加10匝，则通过副线圈上该电阻的电流增加1.1A．由此可知该变压器原线圈的匝数为（　　）
A．200匝
B．2000匝
C．50匝
D．500匝

4、选择题用电高峰期，电灯往往会变暗，其原理可简化为如图所示的模型．即理想变压器原线圈电压稳定，副线圈上通过输电线连接两只相同的灯泡L1和L2，输电线的等效电阻为R，当开关S闭合时（　　）
A．通过L1的电流减小
B．R两端的电压增大
C．副线圈输出电压减小
D．副线圈输出功率减小

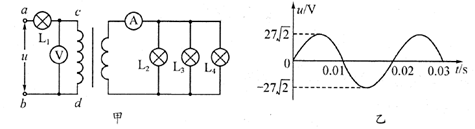

5、选择题图甲所示的变压器原、副线圈匝数比为3:1，图乙是该变压器cd输入端交变电压u的图像，L1、L2、L3、L4为四只规格均为“9 V，6 W”的相同灯泡，各电表均为理想交流电表, 下说法正确的是

A．ab输入端电压的瞬时值表达式为(V)
B．电流表的示数为2A，且四只灯泡均能正常发光
C．流过灯L2的电流每秒钟方向改变50次
D．ab输人端输入功率Pab="18" W
