参考答案：据题，拉力为5N，小于物体的重力20N，物体仍保持静止，根据平衡条件可知，物体受到的合力为0．
故选D

本题解析：

本题难度：简单

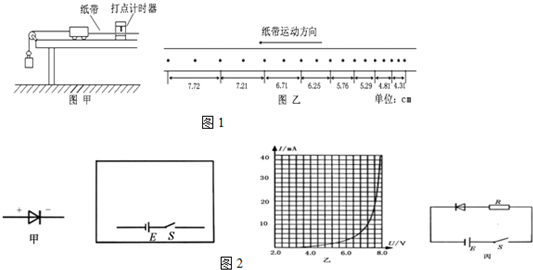

4、简答题  （1）为了探究加速度与力、质量的关系，某实验小组设计如图甲所示的实验装置：一个木块放在水平长木板上，通过细线跨过定滑轮与重物相连，木块与纸带相连，在重物牵引下，木块在木板上向左运动．重物落地后，木块继续向左做匀减速运动，打出的纸带如图1所示，每隔一点取一个计数点（不计纸带所受到的阻力，交流电频率为50Hz，重力加速度g取10m/s2）（②③问结果保留一位小数）
①两计数点之间的时间间隔为______s
②木块减速阶段的加速度为______m/s2
③木块与木板间的动摩擦因数μ=______

（2）二极管是电子线路中常用的电子元件．它的电路符号如图2甲所示，正常使用时，“+”极一端接高电势，“-”极一端接低电势．要描绘某二极管在0～8V间的伏安特性曲线，另提供有下列的实验器材：电源E（电动势为8V，内阻不计）：多用电表电压档有五个量程，分别为2.5V、10V、50V、250V、500V，可视为理想电压表）；开关一个；滑线变阻器一个；mA表一块；导线若干．
①在答题纸对应的方框内画出测定二极管伏安特性的电路原理图，多用电表在电路图中用V表示，并注明电压表挡所选量程．
②利用多用电表电压档测量正常使用中的二极管电压时，电流从______（选填“红”或“黑”）表笔流入电表．
③某同学通过实验得出了图2乙所示的伏安特性曲线图．接着，他又用该二极管、电源E和另一只固定电阻R等组成图2丙所示的电路，当闭合开关后，用多用电表的电压挡测得R两端的电压为0.8V，由此可以判断固定电阻R的阻值大约为______Ω．

参考答案：由给出的数据可知，重物落地后，木块在连续相等的时间T内的位移分别是：
s1=7.72cm，s2=7.21cm，s3=6.71cm，s4=6.25cm，s5=5.76cm，s6=5.29cm，s7=4.81cm，s8=4.31cm
以a表示加速度，根据匀变速直线运动的规律，有
a=(s5-s1)+(s6-s2)+(s7-s3)+(s8-s4)16T2
又知T=0.04s
解得：a=-3.0m/s2
重物落地后木块只受摩擦力的作用，用m表示木块的质量，根据牛顿第二定律有：
-μmg=ma
解得μ=0.30
（2）①如图所示：



②红正黑负，红表笔连接表头的正接线柱，故电流从红表笔流入；
③当电压为0.8V时，由I-U图象到电流约为0.01A，故电阻约为80欧姆；
故答案为：（1）①0.04；②3.0；③0.3；（2）①如图所示；?②红；?③80．

本题解析：

本题难度：一般

5、选择题  一轮船以一定的速度，船头垂直河岸向对岸行驶，河水匀速流动（河道是直的），如图所示．轮船渡河通过的路程和所用时间与水流速度的关系是?（　　）
A．水流速度越大，则路程越长，所用时间也越长
B．水流速度越大，则路程越短，所用时间也越短
C．水流速度越大，路程和时间均不变
D．水流速度越大，路程越长，但所用的时间不变
