1、填空题  电磁感应部分：
（1）下图是“研究电磁感应现象”的一个成功的实验装置，将图中所缺导线连接完整.

（2）如图所示，将匀强磁场中的线圈（正方形，边长为L）以不同的速度v1和v2匀速拉出磁场，线圈电阻为R，那么两次拉出过程中，外力做功之比W1∶W2＝________.

参考答案：(1)如图所示

（2）v1∶v2　（3分）

本题解析：根据E=BLv，求出线圈中的感应电动势之比，再求出感应电流之比，根据Q=I2Rt，求出线圈中产生的焦耳热之比，匀速拉出磁场，两次拉出过程中，外力做功等于线圈产生是焦耳热，外力做功之比W1∶W2＝v1∶v2．
点评：本题主要考查学生对电磁学中一些实验现象的认识和了解；及导体框在磁场中的运动，解决本题的关键掌握导体切割磁感线时产生的感应电动势E=BLv．

本题难度：简单

2、实验题  张明同学在一次测电源运动势与内阻的实验中，用实验室仅有的实验器材，电流表一个、电阻箱一个、开关一个和导线若干，设计了如图所示的电路进行实验，测得的数据如下表所示。

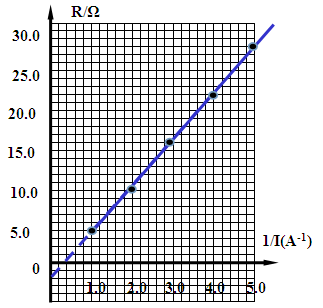

参考答案：（1）画出R-1/I图像，? (4分）
未标出坐标轴物理量，?（扣1分）
图像分布不合理?（扣1分）

（2)6.0＋0.2; (1分）? 2.0＋0.2? (1分）;
(3)? =? (1分）； >?（1分）

本题解析：（1）据表格数据，图像如图所示。（2）由闭合电路欧姆定律得，则图像斜率为：，电动势为：，内阻为：；（3）由于电流表的分压作用，电压表会分担一部分电压，即：，则电动势大小不变，而测量值内阻实际上是电源内阻与电流表内阻之和，故测量值大于实际值。

本题难度：一般

3、简答题  用理想伏特表和安培表以及滑动变阻器、直流电源和一只灯泡组成电路测定灯泡的伏安特性．测得的I-U图象如图1所示，已知滑动变阻器的最大电阻为25Ω，电阻丝有效长度为20cm，电源电动势为6V且内阻不计．
（1）在图2的方框内，不改变滑动变阻器和电源的位置，补上伏特表和安培表以及灯泡的符号，完成电路图．要求滑动变阻器滑动片向右滑动时，灯泡的电压增大．
（2）在I-U图中可知，从B到A的过程中灯泡的电阻改变了______Ω
（3）在得出BA段图线数据的实验中，滑动变阻器滑动片向右滑动的长度是______cm．

参考答案：

（1）滑动变阻器采用分压接法，电流表采用外接法，滑片右移灯泡电压变大，灯泡与滑动变阻器左半部分电阻丝并联，电路图如图所示．
（2）由I-U图象，应用欧姆定律可知，电阻的改变量
△R=RA-RB=UAIA-UBIB=60.15-30.1=10Ω
（3）设滑片在B点时滑动变阻器接入电路的阻值为R，此时灯泡两端电压，即并联电压为U并=3V，滑动变阻器右半段电压为6V-3V=3V，通过灯泡的电流为IL=0.1A，由串并联电路特点及欧姆定律可得：(3R+0.1)(25-R)=3
解得：R=15Ω，
则滑片移动的距离为2025×15cm=12cm
故答案为：（1）图略；（2）10；（3）12．

本题解析：

本题难度：一般

4、其他  如图所示是一些准备用来测量待测电阻Rx阻值的实验器材，器材及其规格列表如下：
?
为了能正常进行测量并尽可能减小测量误差，实验要求测量时电表的读数大于其量程的一半，而且调节滑动变阻器能使电表读数有较明显的变化。请用实验代替导线，在所给的实验器材图中选择若干合适的器材，连成满足要求的测量Rx阻值的电路。

参考答案：

本题解析：

本题难度：一般

5、选择题  如图所示电路中灯泡L1和L2都不亮，用伏特表测得各部分的电压分别是：Uab=U，Uad=0，Ubc=0，Udc=U，已知a、b间电压为U，则产生故障应是(? )

灯泡L1断路
灯泡L2断路
变阻器断路
电源短路

参考答案：C

本题解析：考点：
专题：恒定电流专题．
电路接通后发现电灯L不工作，说明电路中存在断路或L短路．当元件完好时，电阻是一定的，没有电流时，根据欧姆定律，其电压为0；当元件断路时，其两端电压等于电源的电压．根据测量得到的信息，分析故障所在位置．
因为Udc=U，所以c点到b点没有断路，d点到a点没有断路，故说明变阻器断路
所以选C
点评：本题是故障分析问题，往往发生断路处，其电压等于电源的电动势，可以电势差来理解电压．

本题难度：简单
