1、实验题  (6分)一探究小组采用以下两种方法测人体双手间的电阻．

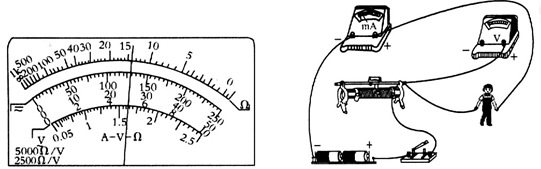

(1)用多用电表欧姆“×100”挡，测量结果如图所示，读出人体电阻为__________.
(2)用伏安法测量：
①分别用电流表内接法和电流表外接法采集数据作出了U—I，图线如图所示，其中用电流表内接法得到的是______________图线(填“甲”或“乙”)．

②已知滑动变阻器最大阻值约10，为了较准确的测出人体电阻，且要求测量更多组数据，请以笔画线代替导线完成剩余部分的实物连接.

参考答案：（1）1400；（2）①甲，②如图（分压内接）

本题解析：（1）欧姆表示数14乘以倍率100，阻值为1400 .
（2）用电流表内接法测出阻值偏大，电流表外接法测出阻值偏小。甲是用电流表内接法得到的。
（3）滑动变阻器最大阻值约10，比待测电阻小许多，又要求测量更多组数据，应采用分压内接电路；
考点：欧姆表的使用，伏安法测电阻

本题难度：一般

2、选择题  关于电源，下列说法正确的是
A.在电源内部，依靠电场力搬运电荷
B.电源内部存在由负极指向正极的电场
C.电源没有移送电荷时，其电动势为零
D.电源是把其他形式的能转化为电能的装置

参考答案：D

本题解析：电源内部是非静电力做功，搬运电荷，A错误，电源内部的电场是由正指向负的，B错误，电源没有移送电荷时，电路电流为零，相当于断路，当电动势仍然存在，C错误，电源是把其他形式的能转化为电能的装置，D正确。

本题难度：困难

3、选择题  油罐车底部装有一条拖地的铁链，其目的是
A.向外界散热
B.作为油罐车标志
C.接地放电，避免电荷积累
D.发出响声，起警示作用

参考答案：C

本题解析：油罐车上的搭地铁链是为了把产生的静电导走，属于静电的防止，故C答案正确．
故选C．

本题难度：一般

4、选择题  电场中A、B两点间的电势差为U，一个静止于A点、电量为q的正点电荷，在电场力的作用下从A点移动到B点。电场力所做的功等于
A.U
B.U/q
C.q/U
D.qU

参考答案：D

本题解析：考点：带电粒子在匀强电场中的运动；电势能．
专题：计算题．
分析：电场力做功的公式是由电势差的定义式U=推导而来的，从公式W=qU可以判断得出结果．
解答：解：由电势差的定义式U=，可推导出带电粒子在电场中运动时电场力所做的功为W=qU，所以选项D正确，选项ABC错误．
故选D．
点评：对于电功W=qU注意一下几点：
1、电荷在电场中移动时电场力做功的特点是：功与电荷移动的路径无关，只取决于起止位置的电势差和电荷的电量，这一点与重力做功是相似的．
2、功的正负由电荷所受的电场力的方向和移动方向的关系来判断，有时可由电势能的变化情况来判断．
3、该公式适用于一切电场．

本题难度：简单

5、实验题  为了测量一个量程为0~3V的电压表的内电阻RV（约几k），可以采用如图所示的 91ExAM.org电路。

（1）可供选择的实验步骤有
A.闭合开关S
B.将电阻箱的阻值调到最大
C.将电阻箱的阻值调到零
D.调节电阻箱的阻值，使电压表指针指示1.5V，记下此时电阻箱的阻值
E.调节变阻器R的滑片P，使电压表指针指示3.0 V
F.把变阻器R的滑片P滑到a端
G.把变阻器R的滑片P滑到b端
H.断开开关S
把必要的实验步骤选出来，将各步骤的字母代号按合理的操作顺序排列在下面的横线上：________________________。
（2）实验中可供选择的器材有：（填器材前面的字母）
A.电阻箱：阻值范围0~9999
B.电阻箱：阻值范围0~999
C.变阻器：阻值范围0~2000
D.变阻器：阻值范围0~20
E.电源：输出电压6V
F.电源：输出电压2V
本实验中，电阻箱应选____________，变阻器R应选____________，电源E应选____________。
（3）若上述实验步骤D中，读出电阻箱的阻值为2400，则本实验中电压表内阻的测量值=____________。用这种方法测出的内电阻RV，与电压表内电阻的真实值相比偏____________。（选填“大”“小”或“相同”）

参考答案：（1）GCAEDH（1分）（CGAEDH也给分）
（2）A D E（3分）
（3）2400  大（2分）

本题解析：这种方法是半偏法测电阻，将滑动变阻器调到最右端，电阻箱调到零，闭合开关，调整滑动变阻器，使电压表满偏，固定滑动变阻不动，调整电阻箱，使电压表半偏，这时另一半电压就让电阻箱分得了，这时电阻箱的阻值就等于电压表的内阻。不过这时由于串上了电阻箱，使得电阻表与电阻箱分得的电压有所升高，也就是电阻箱分得的电压略高于电压表的电压，这时电阻箱的阻值略大于电压表的阻值，而电阻箱的读数就是电压表的测量值，因此测量值偏大。
考点：半偏法测电阻

本题难度：一般
