参考答案：AB

本题解析：滑动变阻器，向左滑动，总电阻变大，总电流变小，电流表示数变小，A对；小灯泡变暗，C错；内阻分压变小，灯泡分压变小，所以滑动变阻器分压变大，电压表示数变大，B对；电容器与滑动变阻器并联，两端电压增大，电荷量增大，D错。故选AB。

本题难度：一般

4、简答题  如图所示为检测某传感器的电路图．传感器上标有“3V、0.9W”的字样（传感器可看做一个纯电阻），滑动变阻器R0上标有“10Ω、1A”的字样，电流表的量程为0.6A，电压表的量程为3V．
（1）根据传感器上的标注，计算该传感器的电阻和额定电流．
（2）若电路各元件均完好，检测时，为了确保电路各部分的安全，在a、b之间所加的电源电压最大值是多少？
（3）根据技术资料可知，如果传感器的电阻变化超过1Ω，则该传感器就失去了作用．实际检测时，将一个电压恒定的电源加在图中a、b之间（该电源电压小于上述所求电压的最大值），闭合开关S，通过调节R0来改变电路中的电流和R0两端的电压．检测记录如下；

参考答案：（1）传感器的电阻为：R传=U传2P传=320.9=10Ω?
I传=P传U传=0.93=0.3A?
（2）要求电路各部分安全，则要求电路的最大电流：I=I传=0.3A，
此时电源电压最大值：Um=U传+U0，
U传为传感器的额定电压，U0为R0调至最大值R0m=10Ω时，R0两端的电压，即，U0=I传R0m=0.3A×10Ω=3V，
电源电压最大值：Um=U传+U0=3V+3V=6V；
（3）设实际检测时，加在a、b间的电压为U，传感器的实际电阻为R"传．
根据第一次实验记录数据有：U=I1R"传+U1=0.16A×R"传+1.49V①
根据第二次实验记录数据有：U=I2R"传+U2=0.22A×R"传+0.91V②
由①、②两式解得：
R传′=9.67Ω，U=3?V?
传感器的电阻变化为△R=R传一R传′=l0Ω一9.67Ω＜0.5Ω
∴此传感器仍可使用．?
答：（1）该传感器的电阻和额定电流各是10Ω，0.3A；
（2）在a、b之间所加的电源电压最大值6V；
（3）传感器仍可使用，电压为3V．

本题解析：

本题难度：一般

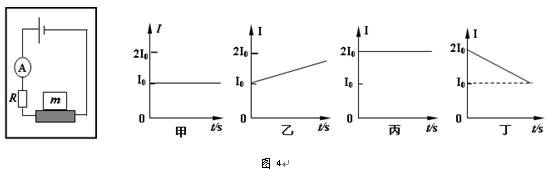

5、选择题  压敏电阻的阻值会随所受压力的增大而减小。某同学为探究电梯的运动情况，将压敏电阻平放在电梯内并接入如图4所示的电路，在其受压面上放一物体。电梯静止时电流表示数为I0。当电梯做四种不同的运动时，电流表的示数分别按图甲、乙、丙、丁所示的规律变化。下列判断中正确的是

A．甲图表示电梯一定做匀速运动
B．乙图表示电梯可能向上做匀加速运动
C．丙图表示电梯运动过程中处于超重状态
D．丁图表示电梯可能向下做匀减速运动

参考答案：C

本题解析：A、甲图中电梯静止时电流表示数为I0，由于电流等于I0且不变，故电梯匀速直线运动或静止不动，故A错误；
B、乙图中，电流逐渐变大，故压力逐渐变大，且大于重力，故电梯处于超重状态，且加速度变大，故B错误；
C、丙图中，电流恒为2I0，故电梯处于超重状态，可能匀加速上升，也可能匀减速下降，故C正确；
D、丁图中，电流一直大于I0，且不断减小，故电梯的加速度向上，并且一直减小，故电梯可能减速下降，也可能加速上升，但加速度不断减小，故D错误；
本题关键根据电流变化情况判断压力变化情况，根据牛顿第二定律判断加速度变化情况，从而判断电梯的可能运动情况．

本题难度：一般
