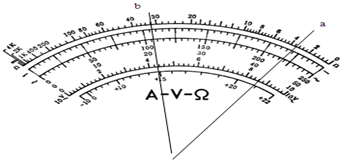

1、简答题  （1）用多用表的欧姆档测量某电阻时，如果测量时指针的偏转情况如图a所示，则应______?（选填“增大”、“减小”）倍率，调整倍率后测量阻值前必须进行的操作是______．若最后选定的倍率为“×100”，指针指在如图b所示位置，该电阻的阻值为______?欧．
（2）若用多用表测电压，选定直流电压“10V”挡，指针指在如图中b所示位置，该电压值为______伏．

参考答案：（1）因为指针偏转较大太大，可知该电阻较小，为了减小误差，减小倍率，换挡后必须进行欧姆调零．电阻阻值R=32×100Ω=3200Ω．
（2）选定直流电压“10V”挡，知最大电压为10V，在表盘上0-10V这排进行读数，U=4.25V．
故答案为：（1）减小，欧姆调零，3200?（2）4.25到4.30之间均可

本题解析：

本题难度：一般

2、填空题  如图为多用电表的示意图，其中S、K、T为三个可调节的部件，现用此电表测量一阻值约为200～300Ω的定值电阻，测量的某些操作步骤如下：（填写字母符号）
①调节可调整部件______，使电表指针停止在电流表零刻度；
②调节可调整部件K，使它的尖端指向______位置；
③将红、黑表笔分别插入“+”“-”插孔，笔尖相互接触，调节可调部件______，使电表指针指到______位置．

参考答案：①多用电表的使用首先进行机械调零：调节可调部件 S，使电表指针停在电流表、电压表的零刻度（或表盘左边的零刻度）的位置
②选择合适的档位：因电阻约为200～300欧，为使指针指在表盘中央刻度附近，则选择×10．
③打到欧姆档，需进行欧姆调零，将红、黑表笔分别插入“+”“-”插孔，笔尖相互接触即调节T，使得电表指针指向右边的零刻度位置或电阻零位置．
故答案为：S，×10，T，电阻零．

本题解析：

本题难度：一般

3、选择题  用欧姆表测一个电阻R的阻值，选择旋钮置于“×10”档，测量时指针指在100与200刻度弧线的正中间，可以确定
[? ]
A、R=150Ω
B、R=1500Ω
C、1000Ω＜R＜1500Ω
D、1500Ω＜R＜2000Ω

参考答案：C

本题解析：

本题难度：一般

4、实验题  用图甲所示的电路，测定某电源的电动势和内阻，R为电阻箱，阻值范围0～9999Ω，R0是保护电阻，电压表内阻对电路的影响可忽略不计。该同学连接好电路后，闭合开关S，改变电阻箱接入电路的电阻值，读取电压表的示数。根据读取的多组数据，他画出了图乙所示的图像。
?
（1）在图乙所示图像中，当=0.10V-1时，外电路处于_____________状态（选填“通路”、“断路”或“短路”）；
（2）根据该图像可求得该电池的电动势E=_____________V，内阻r=_____________Ω。

参考答案：（1）断路
（2）10（9.5~10.5），50（50~55）

本题解析：

本题难度：困难

5、选择题  质量为m，带电量为+q的小球，在匀强电场中由静止释放，小球沿着与竖直向下夹30°的方向作匀加速直线运动，当场强大小为E=mg/2时、E所有可能的方向可以构成（　　）
A．一条线
B．一个平面
C．一个球面
D．一个圆锥面

参考答案：带电小球在电场中受到重力和电场力作用，从静止释放，做匀加速直线运动，小球所受的合力方向沿此运动方向，则垂直于运动方向上合力为零，设电场强度方向与垂直于运动方向的夹角为θ，如图所示：
则mgsin30°=Eqcosθ
代入E=12mg
解得：θ=arccos1q
所以E所有可能的方向可以构成以O为顶点，12mg为母线的圆锥，所以D正确．
故选D

本题解析：

本题难度：简单
