1、选择题  有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA，要把它改装成为量程为0～3V的电压表，关于改装方法和改装后的电压表内阻，下列说法正确的是（　　）
A．并联一个0.05Ω的电阻，电压表内阻是0.05Ω
B．并联一个2970Ω的电阻，电压表内阻是3000Ω
C．串联一个0.05Ω的电阻，电压表内阻是0.05Ω
D．串联一个2970Ω的电阻，电压表内阻是3000Ω

参考答案：D

本题解析：

本题难度：一般

2、简答题  在用电流表和电压表测定电池的电动势和内阻的实验中：现备有以下器材：
干电池1个，滑动变阻器，电压表，电流表，电键，导线若干．
（1）请将该实验所采用的电路图画在虚框中
（2）下图是根据实验数据画出的U-I图象．由此可知这个干电池的短路电流为______A．

参考答案：

（1）根据闭合电路欧姆定律E=U+Ir得知，用电压表测量路端电压，电流表测量电流，即可测得电池的电动势和内阻．电路如图所示．
（2）根据闭合电路欧姆定律E=U+Ir得，当I=0时，U=E，即纵轴的截距等于电源的电动势E．U-I图象的斜率大小等于电源的内阻r，则有：
r=△U△I=1.5-1.10.4Ω=1Ω
故这个干电池的短路电流为：I短=Er=1.5A
故答案为：（1）电路图如图．
（2）1.5

本题解析：

本题难度：一般

3、简答题  （1）某同学做了“用多用表测电阻”的实验后，对多用表中的“欧姆表”形成了以下一些看法，你认为他的哪些看法是正确的______
A、欧姆表的刻度是不均匀的
B、选挡后必须经过“调零”才能进行测量
C、测电路中的电阻大小时，要将电阻从电路中断开才能进行测量
D、用欧姆表测电压时，一定要注意正负极不能接错
（2）用如图甲所示的电路做“测定电池的电动势和内电阻”的实验，根据测得的数据做出了如图乙所示的U-I图象，由图可知测得的电池的电动势为______V，内电阻为______Ω

参考答案：解；（1）A、欧姆表的刻度不均匀，左边密右边疏，A正确；
B、每次换挡后都要重新短接调零，B正确；
C、测电阻时，一定要将电阻独立出来，C正确；
D、欧姆表不能测电压，D错误；
故选ABC
（2）在U-I图象中，图象与纵轴的交点表示电源的电动势，斜率表示内阻．由图可知测得的电池的电动势为1.4V，内阻r=1.4-1.00.4=1.0Ω．
故答案为ABC；1.4V；1.0

本题解析：

本题难度：一般

4、实验题  在“测定金属的电阻率”实验中，所用测量仪器均已校准，待侧金属接入电路部分的长度约为50cm。
（1）用螺旋测微器测量金属丝的直径，其中某一次测量结果如图1所示，其读数应为________mm。（该值接近多次测量的平均值）

（2 ）用伏安法测量电阻丝的电阻Rx。实验所用器材为：电池组（电动势3V，内阻1Ω），电流表（内阻0.1Ω），电压表（内阻约3kΩ），滑动变阻器R（0~20Ω，额定电流2A），开关，导线若干。某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：

由以上实验数据可知：他们测量Rx是采用图2中的_____图（选填“甲”或“乙”）。

图2
（3）图3是测量Rx的实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片P置于变阻器的一端。请根据（2）所选的电路图，补充完成图3中实物图的连线，并使闭合开关的瞬间，电压表或电流表不至于被烧坏。?

图3? ? 图4
（4）这个小组的同学在坐标纸上建立U、I坐标系，如图4所示。图中已标出了与测量数据对应的4个坐标点，请在图4中标出第2、4、6次测量数据的3个坐标点，并描绘出U-I图线，由图线得出金属丝的阻值R=______Ω（保留2位有效数字）。
（5）根据以上数据可以估算出金属丝的电阻率约为___________。
A.
B.
C. ?
D.
（6）任何实验测量都存在误差，本实验所用的测量仪器均已校准，下列关于误差的说法中正确的是___________。（有多个正确选项）
A.用螺旋测微器测量金属丝的直径时，由于读数引起的误差属于系统误差
B.由于电流表和电压表内阻引起的误差属于偶然误差
C.若将电流表和电压表的内阻计算在内，可以消除由测量仪表引起的系统误差
D.用U-I图象处理数据求金属丝的电阻率可以消除偶然误差

参考答案：（1）0.398（0.395~0.399 ）?
（2）甲
（3）
（4）如下图，4.4（4.3~4.7 ）

（5）C
（6）CD

本题解析：

本题难度：困难

5、实验题  （1）某探究小组设计了“用一把尺子测定动摩擦因数”的实验方案。如图所示，将一个小球和一个滑块用细绳连接，跨在斜面上端。开始时小球和滑块均静止，剪断细绳后，小球自由下落，滑块沿斜面下滑，可先后听到小球落地和滑块撞击挡板的声音，保持小球和滑块释放的位置不变，调整挡板位置，重复以上操作，直到能同时听到小球落地和滑块撞击挡板的声音。用刻度尺测出小球下落的高度H、滑块释放点与挡板处的高度差h和沿斜面运动的位移。（空气阻力对本实验的影响可以忽略）

①滑块沿斜面运动的加速度与重力加速度的比值为________。
②滑块与斜面间的动摩擦因数为__________________。
③以下能引起实验误差的是________。
a．滑块的质量
b．当地重力加速度的大小
c．长度测量时的读数误差
d．小球落地和滑块撞击挡板不同时
（2）某同学利用图甲所示电路，探究了电源在不同负载下的输出功率。

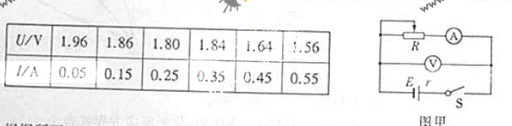

①所得实验数据如下图，请在给出的直角坐标系上(见答题卡)画出的图像。
?②根据所画的图像，可求得电流时电源的输出功率为________。（保留两位有效数）

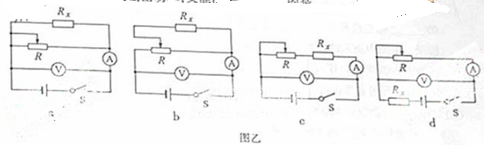

③实验完成后，该同学对实验方案进行了反思，认为按图甲电路进行实验操作的过程中存在安全隐患，并对电路重新设计。在图乙所示的电路中，你认为既能测出电源在不同负载下的输出功率，又能消除安全隐患的是?。（Rx阻值未知）

参考答案：

本题解析：分析：（1）由于同时听到小球落地和滑块撞击挡板的声音，说明小球和滑块的运动时间相同，由匀加速运动的位移时间公式和自由落体的位移时间公式即可求得加速度的比值；由牛顿第二定律及几何关系即可求得滑块与斜面间的动摩擦因数；由μ的数学表达式就可以知道能引起实验误差的因数，还要注意小球落地和滑块撞击挡板不同时也会造成误差；
（2）由图可知：电流I=0.20A时，电源输出电压为1.85V，就可以求出电源的输出功率．电路a当滑动变阻器滑动片滑动到最右端，电源短路，存在安全隐患；电路d电压表测量的电源路端电压，不能测出电源在不同负载下的输出功率，既能测出电源在不同负载下的输出功率，又能消除安全隐患的是电路bc．
解答：解：（1）①由于同时听到小球落地和滑块撞击挡板的声音，说明小球和滑块的运动时间相同，
由x=at2和H=gt2得：=；
②根据几何关系可知：sinα=，cosα=
对滑块由牛顿第二定律得：mgsinα-μmgcosα=ma，且a=，联立方程解得μ=（h-）．
③由μ得表达式可知，能引起实验误差的是长度x、h、H测量时的读数误差，同时要注意小球落地和滑块撞击挡板不同时也会造成误差，故第三小问选cd；
（2）①如题图所示：

②电流I=0.20A时，电源输出电压为1.85V，电源的输出功率为P=UI=1.85×0.20W=0.37W．
③电路a当滑动变阻器滑动片滑动到最右端，电源短路，存在安全隐患；电路d电压表测量的电源路端电压，不能测出电源在不同负载下的输出功率，既能测出电源在不同负载下的输出功率，又能消除安全隐患的是电路bc．
故答案为：（1）①；②(h-)；③cd；（2）①如图所示；②0.37；③bc．
点评：本题考查了匀加速直线运动和自由落体运动的基本公式，要求同学们能学会对实验进行误差分析，并能根据题意设计或分析电路图，要求较高．

本题难度：一般
