1、实验题用如图甲所示的电路测量一节蓄电池的电动势和内电阻。蓄电池的电动势约为2V，内电阻很小。除蓄电池、开关、导线外可供使用的实验器材还有：

A．电压表V （量程3V）
B．电流表A1 （量程0.6A）
C．电流表A2（量程3A）
D．定值电阻R0（阻值4Ω，额定功率4W）
E．滑动变阻器R（阻值范围0-20Ω，额定电流1A）
（1）电流表应选 __________；（填器材前的字母代号）。
（2）根据实验数据作出U-I图像（如图乙所示），则蓄电池的电动势E＝__________V，内阻r=__________Ω；

2、填空题用如图所示的电路（R1、R2为标准定值电阻，阻值已知）测量电源的电动势E和内电阻r时，则：
（1）需要读取的数据是______、______．
（2）电动势表达式E=______，
内电阻表达式?r=______．
（3）如果考虑电流表的内阻，电动势的测量值______?真实值（填“大于”、“小于”或“等于”），电源内电阻的测量值______
真实值（填“大于”、“小于”或“等于”）． 91考试网

3、实验题（1）用该螺旋测微器测待测金属丝的直径d，得到如图甲所示的读数．可知金属丝的直径是?mm；

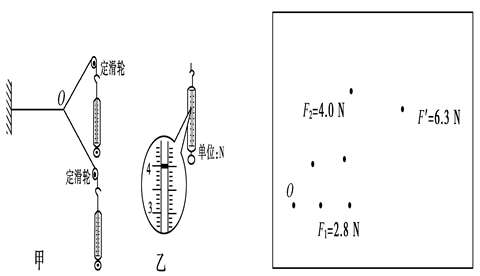

（2）图甲为“探究求合力的方法”的实验装置．
①下列说法中正确的是________．
A．在测量同一组数据F1、F2和合力F的过程中，橡皮条结点O的位置不能变化
B．弹簧测力计拉细线时，拉力方向必须竖直向下
C．F1、F2和合力F的大小都不能超过弹簧测力计的量程
D．为减小测量误差，F1、F2方向间夹角应为90°

E. 弹簧测力计的指针如图乙所示，由图可知拉力的大小为4.0N.

②某同学在调整了定滑轮的位置的情况下，在验证力的平行四边形定则实验中得到如下数据，请选择合适的标度在下图方框中作图完成实验数据的处理．
（3）（12分）某兴趣小组的同学制作了一个“水果电池”：将-铜片和一锌片分别插入一只苹果内，就构成了一个简单的“水果电池”，其电动势约为1．5V，内阻约有几百欧。现要求你用量程合适的电压表（内阻较大）、电流表（内阻较小）来测定水果电池的电动势E和内电阻r。

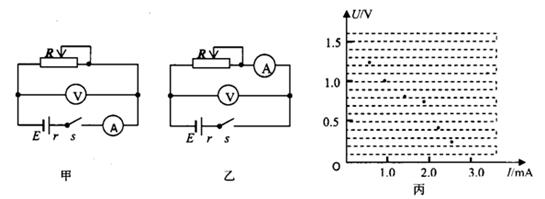

①本实验的电路应该选择下面的图甲或图乙中的：??

②若给出的滑动变阻器有两种规格：A（0～20Ω）、B（0～3kΩ）。本实验中应该选用的滑动变阻器为：??，通电前应该把变阻器的阻值调至 ??。
③实验中测出六组（U，I）的值，在U—I坐标系中描出图丙所示的六个点，分析图中的点迹可得出水果电池的电动势为E=?V，内电阻为r=?Ω。（均保留3位有效数字）
④根据你在①中所选择的电路来测量得出的电动势E和内电阻r的测量值与真实值相比：电动势E??，内电阻r ??。（均选填：“偏大”、“相等”或“偏小”），由此造成的实验误差属于?误差。（选填“系统”或“偶然”）

4、选择题从t=0时刻起，在两块平行金属板间分别加上如图所示的交变电压，加其中哪种交变电压时，原来处于两板正中央的静止电子不可能在两板间做往复运动（?）

5、填空题欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻，要求测量结果尽量准确，现备有以下器材：
A．电池组（3V，内阻1Ω）
B．电流表（0～3A，内阻0.012?5Ω）
C．电流表（0～0.6A，内阻0.125Ω）
D．电压表（0～3V，内阻3kΩ）
E．电压表（0～15V，内阻15kΩ）
F．滑动变阻器（0～20Ω，额定电流1A）
G．滑动变阻器（0～2?000Ω，额定电流0.3A）
H．开关、导线
（1）上述器材中应选用的是______．（填写各器材的字母代号）
（2）实验电路应采用电流表______接法．（填“内”或“外”）
（3）设实验中，电流表、电压表的某组示数如图所示，图示中I=______A，U=______V．
91考试网
（4）为使通过待测金属导线的电流能在0～0.5A范围内改变，请按要求画出测量待测金属导线的电阻Rx的原理电路图，然后根据你设计的原理电路将下图中给定的器材连成实验电路．
