1、计算题如图所示，A、B为两块平行金属板，A板带正电、B板带负电。两板之间存在着匀强电场，两板间距为d、电势差为U，在B板上开有两个间距为L的小孔。C、D为两块同心半圆形金属板，圆心都在贴近B板的O′点处，且C带正电，D带负电。C、D两板间的距离很近，两板末端的中心线正对着B板上的小孔，两板间的电场强度可认为大小处处相等，方向都指向O′。半圆形金属板两端与B板的间隙可忽略不计。现从正对B板小孔紧靠A板的O点处由静止释放一个质量为m、电量为q的带正电微粒（微粒的重力不计），求：
（1）微粒穿过B板小孔时的速度大小；
（2）微粒恰能在CD板间运动而不碰板，CD板间的电场强度大小；
（3）从静止释放开始到微粒第二次通过半圆形金属板间的最低点P的时间；
（4）试画出微粒由静止释放到第二次通过半圆形金属板间的最低点P的速率-时间图像。

参考答案：解：（1）设微粒穿过B板小孔时的速度为v，根据动能定理，有
?①
解得：
（2）微粒进入半圆形金属板后，电场力提供向心力，有
?②
联立①②，得：
（3）微粒从释放开始经t1射出B板的小孔，则
③
设微粒在半圆形金属板间运动经过t2第一次到达最低点P点，则
?④
所以从释放微粒开始，经过微粒第一次到达P点
根据运动的对称性，易知再经过微粒再一次经过P点
所以第二次经过时间? （4）

本题解析：

本题难度：困难

2、简答题 “黑盒子”表面有a、b、c三个接线柱，盒内总共有两个电子元件，每两个接线柱之间只可能连接一个元件．为了探明盒内元件的种类及连接方式，某位同学用多用电表进行了如下探测：
第一步：用电压挡，对任意两接线柱正、反向测量，指针不发生偏转

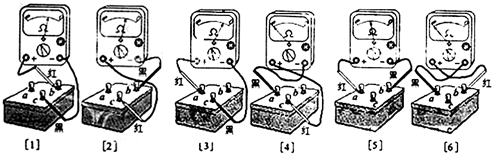

第二步：用电阻×1000挡，对任意两个接线柱正、反向测量，指针偏转情况如图1所示．
91考试网
（1）第一步测量结果表明盒内______．

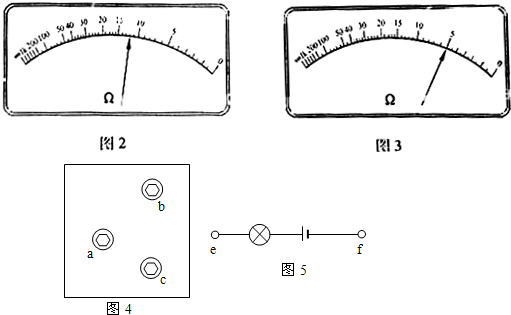

（2）图2示出了图1〔1〕和图1〔2〕中欧姆表指针所处的位置，其对应的阻值是______Ω，图3示出了图1〔3〕中欧姆表指针所处的位置，其对应的阻值是______Ω．
（3）请在图4的接线柱间，用电路图符号画出盒内的元件及连接情况．
（4）一个小灯泡与3V电池组的连接情况如图5所示．如果把图5中e、f两端用导线直接相连，小灯泡仍可正常发光．欲将e、f两端分别与黑盒子上的两个接线柱相连，使小灯泡仍可发光．那么，e端应连接到______接线柱，f端应连接到______接线柱．
91考试网

参考答案：（1）使用电压档进行测量，目的是看内部是否有电源，由于指针没有示数，因此内部无电源，故黑箱内不存在电源．
故答案为：不存在电源．
（2）使用欧姆表读数时注意其零刻度在右侧，因此读数时要从右侧读，读出结果然后乘以档位即为所测电阻阻值．所以图（1）示数为R=12×1000=12KΩ，图（2）读数为R=5×1000=5KΩ．
故答案为：12KΩ，5KΩ．
（3）使用欧姆档进行测量时注意黑表笔是和内部电源的正级相连的，观察图1中的（1）（2）可知：在测量bc之间的电阻时，对两个接线柱进行正反测量，其阻值相同，说明bc之间接有一个定值电阻；观察图1中的（3）（4）可知：在测量ac之间电阻时，黑表笔接c时电阻很小，接a时电阻很大，说明ac之间有二极管，而且c应该接二极管的正极；观察图1中的（5）可知：黑表笔接时b时电阻比（3）中黑表笔接c电阻大，说明了a、c、b之间串联了二极管、电阻两个元件，由图（6）可知，ab之间电阻无穷大，因此ab之间应该是断路．
故黑箱内元件的连接如右图所示：
91考试网

（4）二极管正向电阻很小，因此应该讲二极管入电路，由于e和电源正极相连，因此要使灯泡仍可发光，应该和二极管的正极相连即和c相连，f和a相连．
故答案为：c，a．
