1、选择题  在国际单位制中，表示电动势单位的符号是（　　）
A．T
B．V
C．Wb
D．E

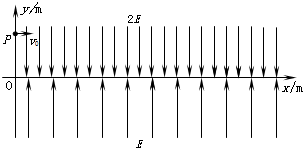

2、简答题  如图，xoy坐标系中，在y＞0的空间内，存在沿y轴负方向场强为4×103V/m的匀强电场；在y＜0的空间内，存在沿y轴正方向场强为2×103V/m的匀强电场，一质量为10-10kg、带电量为+10-7C的粒子，在y=0.5m处的P点，沿x轴正方向、初速度v0=1000m/s进入电场，不计带电粒子重力．求：
（1）带电粒子在y方向的运动周期；
（2）带电粒子在一个周期内沿x轴方向的位移．

3、填空题  用如图所示的电路（R1、R2为标准定值电阻，阻值已知）测量电源的电动势E和内电阻r时，则：
（1）需要读取的数据是______、______．
（2）电动势表达式E=______，
内电阻表达式?r=______．
（3）如果考虑电流表的内阻，电动势的测量值______?真实值（填“大于”、“小于”或“等于”），电源内电阻的测量值______
真实值（填“大于”、“小于”或“等于”）．

4、填空题  在“用电流表和电压表测定电池的电动势和内阻”的实验中．
（1）现备有以下器材：
A．干电池1?节B．滑动变阻器（0-50Ω）
C．滑动变阻器（0-10kΩ）D．电压表（0-3V）
E．电压表（0-15V）F．电流表（0-0.6A）
G．电流表（0-3A）H．电键、导线若干．
其中滑动变阻器应选______，电流表应选______，电压表应选______．
（2）为了最大限度的减小实验误差，请在图1方框内画出该实验最后合理的电路图．
（3）某同学记录的实验数据如下表所示，试根据这些数据在图2中画出U-I图线．根据图线得到被测电池的电动势E=______V，内电阻r=______Ω．

5、简答题  在实验室中测量电源的电动势和内电阻，可以提供的器材有：
（a）待测电池：电动势E（约3V）、内电阻r（约1Ω）
（b）电流表A1：量程0.6A，内阻r1=0.5Ω
（c）电流表A2：量程1mA，内阻r2=200Ω
（d）滑动变阻器R1：阻值0～600Ω，额定电流0.5A
（e）滑动变阻器R2：阻值0～20Ω，额定电流2.5A
（f）电阻箱R3：9999Ω
以及开关、导线、坐标纸等．
为了尽可能准确地测量待测电池的电动势和内电阻，请解答说明以下问题：
（1）实验所用器材除了待测电池的导线、开关、坐标纸等，还需选择的必要器材有（填器材前的序号）______．
（2）在虚线框中画出测量该电池电动势和内电阻的电路图．
