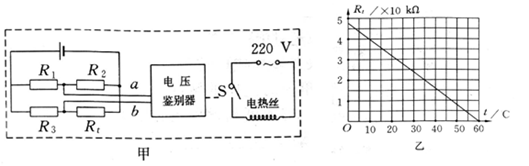

1、实验题  如图甲为在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻R1=20 kΩ，R2=10 kΩ，R3=40 kΩ，Rt为热敏电阻，它的电阻随温度变化的图线如图乙所示．当 a、b端电压 Uab<0时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度提高；当Uab>0时，电压鉴别器使 S断开，停止加热，恒温箱内的温度恒定在_________℃．

2、选择题  关于欧姆定律，下面说法正确的是（?）
A．根据I=U/R可知，对一个纯电阻而言I与U成正比，与R成反比。
B．根据R=U/I可知，对一个纯电阻而言R与U成正比，与I成反比。
C．某些电路元件不遵守欧姆定律，它们的电压与电流之间的关系（U-I线）乃非线性关系，比如某些晶体二极管。
D．在电路中，两点之间的电压就等于这两点的电势差，沿着电流的方向，各点的电势在降低。

3、选择题  在如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示．下列判断正确的是

A．|ΔU1|＜|ΔU2 |，|ΔU2| ＞|ΔU3 |
B．|U1/I|不变，|ΔU1|/|ΔI|变小
C．|U2/I|变大，|ΔU2|/|ΔI|变大
D．|U3/I|变大，|ΔU3|/|ΔI|变大
