1、实验题在“描绘小灯泡的伏安特性曲线”的实验中，现除了有一个标有“5 V，2.5 W”的小灯泡，导线和开关外，还有：
A．直流电源(电动势约为5 V，内阻可不计)
B．直流电流表(量程0～3 A，内阻约为0.1 Ω)
C．直流电流表(量程0～600 mA，内阻约为5 Ω)
D．直流电压表(量程0～15 V，内阻约为15 kΩ)
E．直流电压表(量程0～5 V，内阻约为10 kΩ)
F．滑动变阻器(最大阻值10 Ω，允许通过的最大电流为2 A)
G．滑动变阻器(最大阻值1 kΩ，允许通过的最大电流为0.5 A)
实验要求小灯泡两端的电压从零开始变化并能测多组数据．
(1)实验中电流表应选用________，电压表应选用________，滑动变阻器应选用________(均用序号字母填写)．
（2）请按要求将图中所示的器材连成实验电路

参考答案：（1）C、E、F(2)如图

本题解析：：（1）灯泡额定电流为：，则电流表选C；灯泡额定电压是5V，则电压表选E；描绘灯泡伏安特性曲线，电压与电流应从零开始变化，为方便实验操作，滑动变阻器应选F．
(2)由于需要电压表示数从零开始，所以需要滑动变阻器的分压接法，因为小灯泡与电路表的内阻相接近，故采用电流表的外接法，如图所示

考点：“描绘小灯泡的伏安特性曲线”的实验

本题难度：一般

2、选择题如图所示，是两只定值电阻R1、R2的I-U图象．有关R1、R2的大小，及它们串联或并联后的I-U图象所在区域，下列判断正确的是（ ? ）
A．R1＜R2，串联后在区域Ⅲ
B．R1＜R2，串联后在区域Ⅰ
C．R1＞R2，并联后在区域Ⅲ
D．R1＞R2，并联后在区域Ⅱ

参考答案：A

本题解析：

本题难度：简单

3、简答题实验室进了一批低电阻的电磁螺线管，已知螺线管使用的金属丝电阻率ρ=1.7×10-8Ωm．课外活动小组的同学设计了一个试验来测算螺线管使用的金属丝长度．他们选择了多用电表、电流表、电压表、开关、滑动变阻器、螺旋测微器（千分尺）、导线和学生电源等．
91考试网
（1）他们使用多用电表粗测金属丝的电阻，操作过程分以下三个步骤：（请填写第②步操作）①将红、黑表笔分别插入多用电表的“+”、“-”插孔；选择电阻档“×1”；
②______；

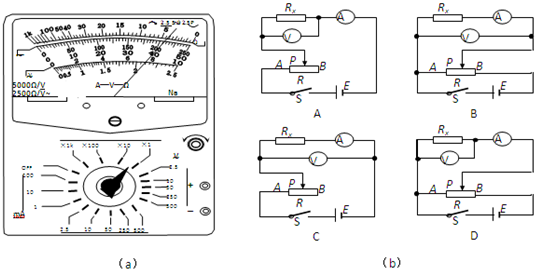

③把红黑表笔分别与螺线管金属丝的两端相接，多用表的示数如图（a）所示．
（2）根据多用电表示数，为了减少实验误差，并在实验中获得较大的电压调节范围，应从图（b）的A、B、C、D四个电路中选择______电路来测量金属丝电阻；
（3）他们使用千分尺测量金属丝的直径，示数如图所示，金属丝的直径为______mm；
91考试网
（4）根据多用电表测得的金属丝电阻值，可估算出绕制这个螺线管所用金属丝的长度约为______m．（结果保留两位有效数字）

参考答案：（1）欧姆调零是将红、黑表笔短接，调整调零旋钮使其电流达到最大，则此时刻度盘上的读数为零．
（2）由于金属丝的电阻较小，则选择电流表外接法．并为了减少实验误差，且在实验中获得较大的电压调节范围，所以变阻器要选择分压式接法．故选：D?
（3）螺旋测微器的读数是由固定刻度与旋转刻度组合，且最后加上估计值而成．0+26×0.01mm=0.26mm? 最后估计值为±0.002mm，所以读数为0.260?mm?（0.258-0.262?mm均给分）
（4）由R=ρLS得L=RSρ=4×π×(0.13×10-3)21.7×10-8m=12.5m? 由于结果保留两位有效数字，所以为：13m
故答案为：将红、黑表笔短接，调整调零旋钮调零；D；0.260mm；13

本题解析：

本题难度：一般

4、选择题如图所示，厚薄均匀的矩形金属薄片边长ab=10cm，bc=5cm，当将A与B接入电压为U的电路中时，电流强度为1A，若将C与D接入电压为U的电路中，则电流为（　　）
A．4?A
B．2?A
C.A
D.A
