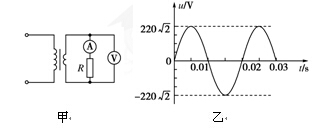

1、计算题  图甲左侧的调压装置可视为理想变压器，负载电路中R＝55Ω，两电表为理想电流表和电压表，变压器原副线圈匝数比为n1:n2=2:1，若原线圈接入如图乙所示的正弦交变电压。求：

（1）交流电压的函数表达式；
（2）电流表的示数I。

2、选择题  多选
一正弦交流电的电压随时间变化的规律如图所示。由图可知（? ）

3、选择题  图甲是线圈P绕垂直于磁场的轴在匀强磁场中匀速转动时所产生的正弦交流电压图象，把该交流电压加在图乙中变压器的A、B两端．已知理想变压器原线圈Ⅰ和副线圈Ⅱ的匝数比为5∶1，交流电流表和交流电压表均为理想电表，电阻R＝1Ω，其他各处电阻不计，以下说法正确的是

A．在t＝0.1 s和0.3s时，穿过线圈P的磁通量最大
B．线圈P转动的角速度为10 π rad/s
C．电压表的示数为2.83V
D．电流表的示数为0.40 A

4、选择题  如右图所示的交变电压是矩形线框在匀强磁场内匀速转动过程中产生的，下列说法中正确的是?（?）

A．交流电压的有效值为V
B．交流电压的最大值为10V，频率为0.25Hz
C．0.01s末线框平面平行于磁场，通过线框的磁通量 变化最快
D．0.02s时通过线框的磁通量为零

5、选择题  如图3-2-15所示，一只矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，则下列说法中正确的是
