1、实验题  利用如图所示电路测量量程为800mV的电压表的内阻RV(RV约为900Ω)，其实验步骤是：
A．按照电路图正确连接好测量电路，将滑动变阻器R的滑片移到最右端；
B．合上开关S1和S2，调节滑动变阻器R的滑片位置，使得电压表的指针指到满刻度；
C．保持开关S1闭合，断开开关S2，只调节电阻箱R0的阻值，使得电压表指针指到满刻度的一半；
D．读出电阻箱接入电路中的电阻值R0，即为电压表内阻RV的测量值.
可供选择的实验器材有：
待测电压表:量程为800mV，内阻约为900Ω
滑动变阻器:最大阻值200Ω，额定电流1A
滑动变阻器:最大阻值10Ω，额定电流2A
电阻箱:最大阻值999.9Ω，阻值最小改变量为0.1Ω
电阻箱:最大值99.9Ω，阻值最小改变量为0.1Ω
电池阻:电动势约12V，内阻约1Ω以及导线和开关等
按照上述实验方法，回答下列问题：
（1）为了使测量比较准确，除了电池组、导线、开关和待测电压表外，从上述器材中还应选用的器材是____________(用器材前的序号字母表示)
（2）如图所示，在这些器材的实物图上，用笔画线表示导线，连接成测量电路

（3）对于用上述方法测出的电压表内阻RV的测量值R测和真实值R真的关系及测量误差,下列说法正确的是　　　　。
A．R测﹥R真?C．若RV越大,测量值R测相对于真实值R真的误差就越大
B．R测﹤R真?D．若RV越大,测量值R测相对于真实值R真的误差就越小

参考答案：（1）(4分)C、D　　
（2）(4分)如图　　
（3）(3分)A、D

本题解析：（1）本实验采用半偏法测电压表内阻，为了使测量比较准确，需要用到小阻值的滑动变阻器，练成分压电路，即C，还需要比电压表阻值大的电阻箱，即D，
故答案为CD
（2实物图如下

（3）对于用上述方法测出的电压表内阻RV的测量值R测和真实值R真的关系及测量误差，因为断开开关时，电阻变大，分压部分所分电压也变大，所以当电压表半偏时，电阻箱分的电压比电压表大，故电阻也大，所以测量值大于真实值，即R测﹥R真，A正确
若RV越大,测量值R测相对于真实值R真的误差就越小，D正确
故选AD

本题难度：一般

2、实验题  （9分）在测定一节干电池的电动势和内电阻的实验中，备有下列器材：
A.待测干电池（电动势约为1.5V，内电阻小于1.0Ω）
B.电流表G（满偏电流3mA，内阻Rg=10Ω）
C. 电流表A （0-0.6A,内阻 0.1Ω） ；
D滑动变阻器R1（0-20Ω, 10A）
E.滑动动变阻器R2（0-200Ω, 1A）
F.定值电阻R。（990Ω）
G. 开关和导线若干
（1）某同学发现上述器材中没有电压表，但给出了两个电流表，于是他设计了甲、乙两个参考实验电路，如图所示，其中合理的是______图所示的电路；在该电路中，为了操作方便且能准确地进行测量，滑动变阻器应选_____。（填写器材前的字母代号）
（2）该同学根据（1）中选出的合理的实验电路利用测出的数据绘出如图所示的I1-I2图线 （I1,为电流表G的示数，I2为电流表A的示数），则由图线可得被测电池的电动势E=_____V, , 内阻r=_____Ω.

参考答案：（1）乙? D或R1?（2）1.48（1.480.02）? 0.77（0.75~0.80）

本题解析：（1）将电流表G串联一个电阻，可以改装成较大量程的电压表，所以选乙图．因为电源的内阻较小，所以应该采用较小最大值的滑动变阻器，有利于数据的测量和误差的减小．故滑动变阻器选择D；
（2）根据欧姆定律和串联的知识得：电源两端电压U=I1（990+10）=1000I1，根据图象与纵轴的交点得电动势E=1.48mA×1000Ω=1.48V，与横轴的交点可得出路端电压为1V时电流是0.62A，由闭合电路欧姆定律E=U+Ir可得：r=0.77Ω；

本题难度：一般

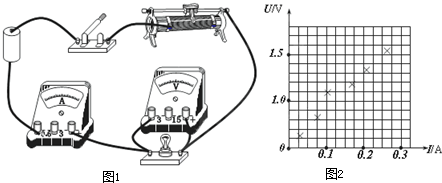

3、简答题  在描绘某元件（额定电压1.5V，额定功率数值模糊不清）的伏安特性曲线实验中，某同学采用了如下电路进行实验，在实验中发现，无论如何调节滑动变阻器的滑动片，元件两端电压始终无法从零开始变化；为了达到这个目的，他在电路中加接了一根导线，请你帮他在图1中画出．若测得一系列的电压和电流值标示在图2的U-I图上，请你作出对应的伏安特性曲线，并求得元件的额定功率为______W．

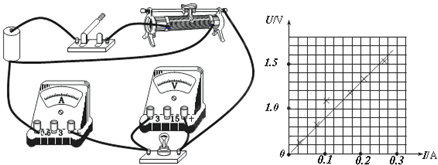

参考答案：电压要从零开始变化，滑动变阻器应采用分压接法，电路图如图所示；
根据坐标系内描出的点作出U-I图象如图所示；
由图象可得，电压1.5V对应的电流为0.25A，
则元件的额定功率P=UI=1.5V×0.25A=0.375W；
故答案为：实物电路图如图所示；图象如图所示；0.375．

本题解析：

本题难度：一般

4、实验题  在探究小灯泡的伏安特性实验中，所用器材有灯泡L、量程恰当的电流表A和电压表V、直流电源、滑动变阻器R、开关S等，要求灯泡两端电压从0开始变化。

（1）实验中滑动变阻器应采用__________接法（填“分压”或“限流”）。
（2）某同学已连接如图所示的电路，在连接最后一根导线的c端到直流电源负极之前，请指出其中仅有的2个不当之处，并说明如何改正。
A．__________________________________；
B．__________________________________。

参考答案：（1）分压
（2）A．开关不应闭合，应处于断开状态
B．滑动变阻器的滑动触头P位置不当，应将其置于a端

本题解析：

本题难度：一般

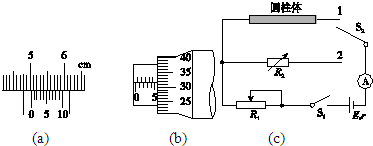

5、简答题  （1）某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻．
①分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图（a）和图（b）所示，长度为______cm，直径为______mm．

②按图（c）连接电路后，实验操作如下：
（a）将滑动变阻器R1的阻值置于最______处（填“大”或“小”）；将S2拨向接点1，闭合S1，调节R1，使电流表示数为I0；
（b）将电阻箱R2的阻值调至最______（填“大”或“小”），S2拨向接点2；保持R1不变，调节R2，使电流表示数仍为I0，此时R2阻值为1280Ω；
③由此可知，圆柱体的电阻为______Ω．

参考答案：①游标卡尺的读数=主尺上的读数+游标上的读数，本题主尺上的读数是5?cm，游标上的读数是1×0.1?mm=0.01cm，故游标卡尺的读数为5.01?cm；
螺旋测微器的读数=固定尺的读数+可动尺的读数×0.01，即5?mm+31.5×0.01?mm=5.315?mm，
②（a）将滑动变阻器R1的阻值调至最大，可以起到保护电流表及电源的作用；
（b）?将电阻箱R2的阻值调至最大，目的也是为了保护电流表及电源；
③本题的实验方法为替代法．由
I0=ER1+RA+r+Rx
I0=ER1+RA+r+R2
解得，Rx=R2=1280Ω．
故答案为：①5.01，5.315　②（a）大　（b）大　③1280

本题解析：

本题难度：一般
