1、实验题  甲所示的电路，测定某电源的电动势和内阻，R为电阻箱，阻值范围0～9999Ω，R0是保护电阻，电压表内阻对电路的影响可忽略不计。该同学连接好电路后，闭合开关S，改变电阻箱接入电路的电阻值，读取电压表的示数。根据读取的多组数据，他画出了图12乙所示的图像。

小题1:在图乙所示图像中，当=0.10V-1时，外电路处于_________状态。（选填“通路”、“断路”或“短路”）。（２分）
小题2:根据该图像可求得该电池的电动势E=?V，内阻r=______Ω。（８分）

参考答案：
小题1:断路
小题2:10（2分，结果在9.5~10.5之间均可得分）

本题解析：小题1:在图乙所示图像中，当=0.10V-1时，外电阻无穷大，所以可知外电路处于断路状态
小题2:根据欧姆定律，，即可得,所以根据该图像可知该电池的电动势即为纵截距的倒数，则E=10V，斜率为，所以有内阻r=Ek=Ω
故答案为：小题1:断路?小题2:10，0.5

本题难度：一般

2、简答题  某同学对黑箱（如图1）中一个电学元件的伏安特性进行研究．通过正确测量，他发现该元件两端的电压（Uab=Ua-Ub?）?与流过它的电流I之间的变化关系有如下规律

①当-l5V＜Uab＜0V时，I近似为零．
②当Uab≥0，Uab和I的实验数据见下表，

参考答案：（1）A、由图可知，当a端电势小于b端时，元件中电流几乎为零，而反过来后，电流较大，故说明该元件具有单向导电性；故A正确，D错误
C、根据实验数据发现通过的电流与电压是非线性关系，故B错误，C正确
故选AC
（2）若将该元件放入黑箱中，因为具有单向导电性，则电压正向时，有电流通过，此时输出端输出恒定电压，而电压反向时，无电流通过，输出端电压为零；
故如图所示；




故答案为：（1）AC
（2）如图

本题解析：

本题难度：一般

3、实验题  电动自行车具有方便、快捷、环保等优点。某兴趣小组将一辆旧电动自行车充满电，取下三块电池，分别标为A、B、C，测量它们的电动势和内阻。

（1）粗测电池A 时，多用电表的指针如图甲所示，由此可知他们选择的挡位是?
A．直流10V 挡? B．直流50V 挡? C．直流250V 挡? D．交流10V 挡
（2）为较准确地测量A 电池的电动势E 和内阻r，采用了图乙所示的实验器材，
① 用笔划线代替导线，在答题纸上将实验电路图乙连接完整；?
② 改变电阻箱的阻值R，测出对应的电流I（电表可视理想表），小敏同学随意地将实验数据记录在草稿纸上，如右图所示。请你帮他整理一下，将R 和I 对应数据填入答题纸的表格中。?
③ 利用上述数据可求得A 电池的电动势E= ?V；内阻r = ??Ω

参考答案：（1）B
（2）要点：1A表正负极，电阻箱的接线柱

本题解析：（1）只有量程是50V时，才比较切合实际（2）通过改变电阻箱的阻值从而改变电流和路端电压，由E=U+IR，得到两组数据可算出电源电动势和内阻，也可画图像得出

本题难度：一般

4、简答题  某同学利用图甲所示的电路测量一定值电阻Rx的阻值．所用的器材有：
待测电阻Rx，阻值约为50Ω
电流表A1，内阻r1约为20Ω，量程50mA
电流表A2，内阻r2约为4Ω，量程300mA
电阻箱R，0～999.9Ω
滑动变阻器R′，0～20Ω
电源E，电动势3V，内阻很小
单刀单掷开关S1、单刀双掷开关S2、导线若干
请回答下列问题：

（1）在图乙所示的实物图上画出连线．
（2）闭合S1，将S2掷于1，调节R′、R至适当位置，记下两表的读数I1、I2和电阻箱的阻值R1．为使两表的示数均超过量程的一半，R1可取______．（填序号）
A、0.5Ω?　　B、5.0Ω?　　?C、50.0Ω
（3）闭合S1，将S2掷于2，调节R′、R至适当位置，记下两表的读数I1′、I2′和电阻箱的阻值R2．用测得的物理量表示待测电阻的测量值Rx=______．

参考答案：（1）实物连线图如图所示．
（2）为使两表的示数均超过量程的一半，知电流表A1大约为25mA，电流表A2大约为150mA，根据欧姆定律得，R1=I1RA1I2-I1=0.025×200.125=4Ω．所以R1可取5Ω．故B正确，A、C错误．
故选B．
（3）电流表A1的内阻的准确值RA1=(I2-I1)R1I1，闭合S1，将S2掷于2，调节R′、R至适当位置，记下两表的读数I1′、I2′和电阻箱的阻值R2．根据欧姆定律有：RX+RA1=(I2′-I1′)R2I1′，则RX=(I′2-I′1)R2I′1-(I2-I1)R1I1．

故答案为：（1）



（2）B?
（3）(I′2-I′1)R2I′1-(I2-I1)R1I1．

本题解析：

本题难度：一般

5、简答题  在用电压表和电流表研究小灯泡在不同电压下的功率的实验中，实验室备有下列器材供选择：
A．待测小灯泡“3.0V、1.5W”
B．电流表（量程3A，内阻约为1Ω）
C．电流表（量程0.6A，内阻约为5Ω）
D．电压表（量程3.0V，内阻约为10kΩ）
E．电压表（量程15.0V，内阻约为50kΩ）
F．滑动变阻器（最大阻值为100Ω，额定电流50mA）
G．滑动变阻器（最大阻值为10Ω，额定电流1.0A）
H．电源（电动势为4.0V，内阻不计）
I．电键及导线等
（1）为了使实验完成的更好，电流表应选用______；电压表应选用______；滑动变阻器应选用______．（只需填器材前面的字母即可）
（2）如果既要满足小灯泡两端电压从零开始连续变化，又要测量误差较小，应从如图所示的电路中选择______电路做实验电路．（填对应电路图下面的字母）
?

（3）按要求在实物图上连线

参考答案：（1）灯泡额定电流I=PU=1.5W3V=0.5A，电流表选C．电流表（量程0.6A，内阻约为5Ω）；
灯泡额定电压是3V，电压表选D．电压表（量程3.0V，内阻约为10kΩ）；灯泡正常发光时电路电流为0.5A，
为保证电路安全，滑动变阻器应选G：滑动变阻器（最大阻值为10Ω，额定电流1.0A）；
（2）小灯泡两端电压从零开始连续变化，滑动变阻器应采用分压接法；
灯泡正常发光时的电阻R=UI=3V0.5A=6Ω，RRA=6Ω5Ω=1.2，RVR=10000Ω6Ω≈1666.67，
RVR＞RRA，电流表应采用外接法，因此应采用B所示实验电路图．

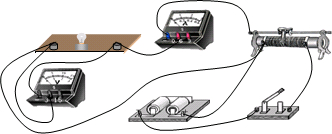

（3）根据实验电路图B连接实物电路图，如图所示．
故答案为：（1）C；D；G；（2）B；（3）实物电路图如图所示．

本题解析：
