1、选择题 a、b、c三个α粒子从同一点垂直电场方向同时射入偏转电场中,其运动轨迹如图所示,其中b恰好飞出电场,由此可以肯定( )
A.在b飞离电场时,a刚好打到负极板上
B.b和c同时飞离电场
C.进入电场时,c的速度最大,a、b的速度相同
D.通过电场整个过程,a动能变化最大
2、简答题 用DIS测量干电池的电动势和内电阻的实验电路如图(a)所示,已知干电池允许的最大供电电流为0.5A.
(1)实验时应选用下列三种滑动变阻器中的______
(A)1000Ω,0.1A?(B)50Ω,2.0A
(C)10Ω,2.0A?(D)50Ω,0.1A
(2)闭合开关S前,滑动变阻器的滑片P应置于______(选填“a”或“b”)端.
(3)根据实验得到的图象如图(b)所示,可求得干电池的电动势和内电阻分别为E=______V,r=______Ω.

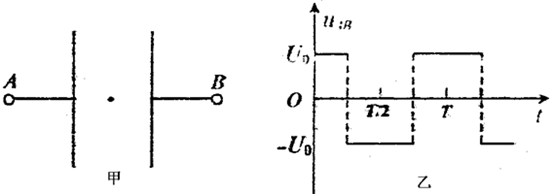

3、选择题 如图甲所示,在两距离足够大的平行金属板中央有一个静止的电子(不计重力),当两板间加上如图乙所示的交变电压后,下列图象中能正确反映电子速度v、位移x、加速度a和动能Ek四个物理量随时间变化规律的是( )
A.
B.
C.
D.
4、实验题
在测定一根粗细均匀合金丝Rx的电阻率的实验中.
①利用螺旋测微器测定合金丝的直径,示数如图(a)所示,则可读得合金丝的直径为________mm.
待测合金丝Rx的电阻约为5Ω.提供的仪器有:
A.电压表V(内阻约为10kΩ,量程为3V)
B.电流表A1(内阻约为3Ω,量程为0.6A)
C.电流表A2(内阻约为0.1Ω,量程为3A)
D.滑动变阻器R(阻值为0~5Ω,额定电流为2A)
E.电源E(电动势为5V,内电阻为1Ω)
F.一个开关、若干导线
②要求较准确地测出其阻值,电流表应选____________(填序号)
③某同学根据以上仪器,按图(b)连接实验线路,在实验中发现电流表示数变化范围较窄,现请你用笔在图(b)中画一条线对电路进行修改,使电流表示数的变化范围变宽.
④修改后的电路其测量结果比真实值偏__________(填“大”或“小”).
5、填空题 如图为欧姆表面原理示意图,其中电流表的满偏电流Ig=300μA,内阻Rg=100Ω,可变电阻R的最大阻值为10kΩ,电池的电动势E=1.5V,内阻r=0.5Ω,图中与接线柱A相连的表笔颜色应是______色,按正确使用方法测量电阻Rx的阻值时,指针指在刻度盘的正中央,则Rx=______KΩ.
