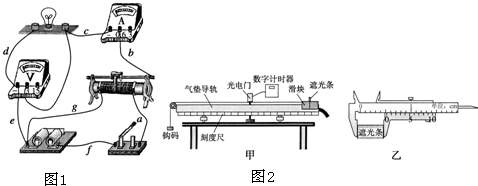

1、简答题 (1)在“描绘小灯泡的伏安特性曲线”实验中,用导线a、b、c、d、e、f、g、h按图1所示方式连接电路,电路中所有元器件都完好.
①合上开关后,若电压表的示数为2V,电流表的指针有微小偏转,小灯泡不亮,则一定断路的导线为______.
②合上开关后,若反复调节滑动变阻器,小灯泡亮度发生变化,但电压表、电流表的示数不能调为零,则断路的导线为______.
③请在下面的虚线框内画出实验原理图
(2)某实验小组利用如图8甲所示的实验装置来验证钩码和滑块所组成的系统机械能守恒.图乙所示是用游标卡尺测量遮光条的宽度,其读数为d=______?cm;实验时将滑块从图示位置由静止释放,由数字计时器读出遮光条通过光电门的时间△t=1.2×10-2?s,则滑块经过光电门时的瞬时速度为______?m/s.在本实验中,为了验证系统的机械能是否守恒,需要测量的物理量除了钩码的质量外,还需要测量______和______.
2、填空题 某同学用打点计时器研究物体自由下落过程中动能和势能的变化,来验证机械能守恒定律.实验装置如图所示.一般情况下物体动能的增加量______重力势能的减少量(填“大于”、“等于”、“小于”).你认为,产生这种结果的一个可能原因是:______.
3、简答题 在“验证机械能守恒定律”实验中,质量m=Ikg的重锤自由下落,在纸带上打出了一系列的点,如图所示,相邻点间的时间间隔为0.02s,长度单位是cm,g取9.8m/s2.从打下第一个点O到打下点B的过程中,重锤重力势能的减小量△Ep=______J,动能的增加量△Ek=______J.(计算结果保留三位有效数字)

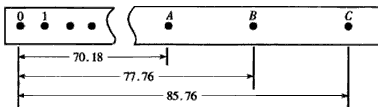

4、实验题 利用自由落体来验证机械能守恒定律的实验:若已知打点计时器的电源频率为50Hz,当地的重力加速度g=9.8 m/s2,重物质量为1.00kg,实验中得到一条点迹清晰的纸带如图所示,其中0为第一个点,A、B、C为另外3个连续点,根据图中数据可知,重物由0点运动到B点,重力势能减少量___________J;动能增加量_________J,产生误差的主要原因是___________________________。(保留3位有效数字)
5、填空题 做《验证机械能守恒定律》的实验中,纸带上打出的点如图所示,若重物的质量为m千克,图中点P为打点计时器打出的第一个点,则
(1)打点计时器打出B点时,重锤下落的速度vB=______m/s,
(2)从起点P到打下点B的过程中,重物的重力势能的减小量△EP=______J,重物的动能的增加量△EK=______J.
(3)根据纸带提供的数据,在误差允许的范围内,重锤从静止开始到打出B点的过程中,得到的结论是______.?(打点计时器的打点周期为0.02s,g=9.8m/s2,小数点后面保留两位)
