1、选择题  下列实验中准确测定元电荷电量的实验是
A.库仑扭秤实验
B.密立根油滴实验
C.用DIS描绘电场的等势线实验
D.奥斯特电流磁效应实验

2、实验题  （1）如图所示为某同学用游标卡尺测量一均匀圆柱体长度，由图可知其长度为         mm；

（2）为了描绘该小灯泡L的伏安特性曲线，实验室可提供选择的器材及代号如下：

A．小灯泡L（3.0V，1.8 W）；
B．滑动变阻器R（0～10Ω，额定电流1.5A）；
C．电压表V1（量程：0～3 V，RV约为5 kΩ）；
D．电压表V2（量程：0～15 V，RV约为10 kΩ）；
E．电流表A1（量程：0～0.6 A，RA约为0.5Ω）；
F．电流表A2（量程：0～3 A，RA约为0.1Ω）；
G．蓄电池组(电动势约为4V)、电键各一个，导线若干；
①请你用笔线代替导线将右上图所示的实验电路图补充完整；
②实验中应选电压表       ，电流表     。（请填写器材前面的字母序号）

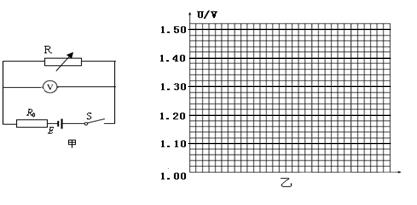

3、实验题  利用如图甲所示的电路测量某电池的电动势E和内电阻r，图中R是电阻箱，R0是阻值为1.0Ω的定值电阻。闭合电键S，调节电阻箱的阻值，记录电阻箱的示数R和电压表相应的示数U，记录数据如表所示。为了较方便准确地得到实验结论，可用图像法来处理实验数据，若图像的纵坐标表示电压表的示数U，则图像横坐标表示的物理量应是          （请从数据表格中选择），利用表中的数据在图乙所示的坐标纸中画出图像，根据图像可求得电源的电动势E=         V，电源的内电阻r=         Ω。（结果保留二位小数）

R/Ω	48．0	20．0	12．0	8．0	5．5	4．0
U/V	1．45	1．4	1．33	1．26	1．18	1．09
	0.03	0.07	0.11	0.16	0.21	0.27
	0.02	0.05	0.08	0.12	0.18	0.25

4、填空题  滑动变阻器使用          联接（填限流式或者分压式）时可以实现被测电路两端电压从0连续可调，从而有效保护电路；使用多用电表测量电阻时，每次更换量程都必须进行            ，使用完后旋钮的位置应该指在                            。

5、实验题  在用电流表和电压表测电池的电动势和内电阻的实验中，电源的电动势不超过1.5V，
内阻不超过1Ω， 电压表（0---3V，3KΩ）， 电流表（0---0.6A，1Ω）， 滑动变阻器有R1（10Ω，2A）和R2（100Ω，0.1A）各一只. 实验电路如图（甲）

（1）实验中滑动变阻器应选用         （填“R1”或“R2”）
（2）某位同学在实验操作时电路连接如图（乙）所示，该同学接线中错误（或不妥当）的实验器材是
A．滑动变阻器       B．电压表        C．电流表
