1、实验题  在用电流表和电压表“测定电源的电动势和内阻”的实验中，所得路端电压随电流变化的图象如图所示，由图可知：电源的电动势E=_______V，内阻r=_______Ω

2、选择题  如图所示，在通电直导线下方，有一电子沿平行导线方向以速度v向左开始运动，则电子

A.将沿轨迹I运动，半径越来越大
B.将沿轨迹I运动，半径越来越小
C.将沿轨迹II运动，半径越来越小
D.将沿轨迹II运动，半径越来越大

3、选择题  下列说法正确的是
A.电荷从电场中的A点运动到了B点，路径不同，电场力做功的大小就可能不同
B.电荷从电场中的某点开始出发，运动一段时间后，又回到了该点，则电场力做功为零
C.正电荷沿着电场线运动，电场力对正电荷做正功，负电荷逆着电场线运动，电场力对负电荷做正功
D.如果电场力对电荷做功，则电势能一定发生变化

4、选择题  环形对撞机是研究高能粒子的重要装置,其核心部件是一个高度真空的圆环状的空腔.若带电粒子初速度可视为零,经电压为U的电场加速后,沿圆环切线方向注入对撞机的环状空腔内,空腔内存在着与圆环平面垂直的匀强磁场,磁感应强度大小为B.带电粒子将被限制在圆环状空腔内运动.要维持带电粒子在圆环内做半径确定的圆周运动,下列说法中正确的是
A.对于给定的加速电压
B.带电粒子的比荷q/m越大
C.磁感应强度B越大
D.对于给定的加速电压
E.带电粒子的比荷q/m越大
F.磁感应强度B越小
G.对于给定的带电粒子和磁感应强度B
H.加速电压U越大
I.粒子运动的周期越小
G.对于给定的带电粒子和磁感应强度B
不管加速电压U多大
粒子运动的周期都不变

5、实验题  在用电流表和电压表测电池的电动势和内电阻的实验中，电源的电动势不超过1.5V，

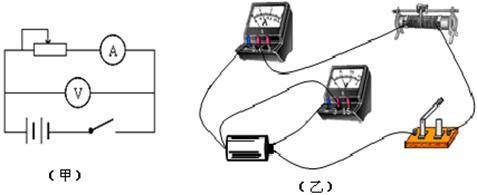

内阻不超过1Ω， 电压表（0---3V，3KΩ）， 电流表（0---0.6A，1Ω）， 滑动变阻器有R1（10Ω，2A）和R2（100Ω，0.1A）各一只. 实验电路如图（甲）

（1）实验中滑动变阻器应选用         （填“R1”或“R2”）
（2）某位同学在实验操作时电路连接如图（乙）所示，该同学接线中错误（或不妥当）的实验器材是
A．滑动变阻器       B．电压表        C．电流表
