1、简答题  现在银行系统都设有自动取款机，请你分析一下自动取款过程中的事件与条件它们体现了一种怎样的逻辑关系？

参考答案：解答时，应首先找出事件和条件，然后分析出现这种事件需要满足的条件，而判断是哪一种逻辑关系。事件是取出现金，条件有两个：一个是账号，另一个是与账号对应的密码，由于只有两者同时具备才能取出现金，即只有两个条件（账号和密码）都满足事件（取出现金）才能发生，所以是一种“与”逻辑关系。

本题解析：

本题难度：一般

2、选择题  设逻辑电路的输入真值分别为A、B，输出真值为Y，真值间的逻辑关系可以分别表示为：①、②、③，计算出的真值非“0”即“1”，则这三式分别对应的逻辑关系是

[? ]

参考答案：D

本题解析：

本题难度：简单

3、选择题  电容式话筒的高保真度比动圈式话筒好，其工作原理如图5-3-11所示，Z是绝缘支架，薄金属膜M和固定电极N构成电容器，被直流电源充电，当声波使膜片（音膜）振动，电容发生变化，电路中形成变化的电流，当音膜向右振动的过程中（?）

图5-3-11
A．电容变小
B．电容变大
C．导线ab中有向左的电流
D．导线ab中有向右的电流

参考答案：BC

本题解析：当音膜向右振动时，电容器极板间距离减小，电容变大，电容器将继续被充电，因此ab中的电流方向为b到a.选项B、C正确.

本题难度：简单

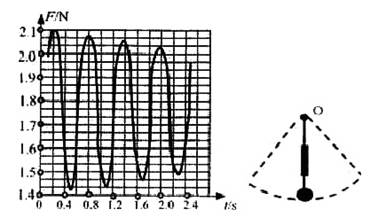

4、选择题  将一个力电传感器接到计算机上，可以测量快速变化的力。用这种方法测得的某单摆摆动过程中悬线上拉力大小随时间变化的曲线如图所示。由此图线提供的信息做出下列判断，其中正确的是（?）

A．t＝0.2s时刻摆球正经过最低点
B．t＝1.1s时摆球正处于最高点
C．摆球摆动过程中机械能时而增大时而减小
D．摆球摆动的周期约是T＝0.6s

参考答案：AB

本题解析：
本题的关键是把图象与具体的物理情景对应起来，如上图所示，在最低点悬线受到的拉力最大；在最高点悬线受到的拉力最小；又由于受到阻力的作用，物体做阻尼振动，机械能减小；再根据周期性可得周期约1.2s。因此，本题的正确答案是A、B选项。

本题难度：一般

5、填空题  如图所示为某保险箱控制电路示意图，图中S1、S2相当于该保险箱的两把钥匙开关，分别由两个人来保管，被控制的电路是直接开启保险箱的开关．要求两个人同时闭合S1、S2才能开启保险箱，虚线框内应选用的逻辑门为______门，符号为______．

参考答案：答：开启保险箱事件，要求两个人同时闭合S1、S2，说明该事件是与逻辑关系，逻辑门为与门，符号




故答案：与?

本题解析：

本题难度：一般
