1、实验题  某课题研究小组，收集了数码相机、手机等用旧了的各种类型的电池，及从废旧收音机上拆下的电阻、电容、电感线圈、薄的金属圆片．现从这些材料中选取两个待测元件，一是电阻R0(约为2 kΩ)，二是手机中常用的锂电池(电动势E标称值为3.7 V，允许最大放电电流为100 mA)．在操作台上还准备了如下实验器材：
A．电压表V (量程4 V，电阻RV约为4.0 kΩ)，
B．电流表A1(量程100 mA，电阻RA1约为5 Ω)，
C．电流表A2(量程4 mA，电阻RA2约为50 Ω)，
D．滑动变阻器R1(0～20 Ω，额定电流1 A)，
E．开关S一只、导线若干，
F．游标卡尺，
G．螺旋测微器。

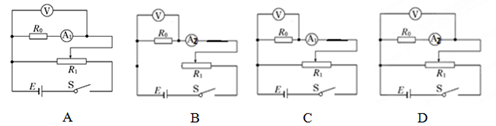

（1）为了测定电阻的阻值，某小组的四位成员各自设计了如图所示的电路原理图，并选取了相应的器材（电源用待测的锂电池），则电路设计正确且器材选取也妥当的是（   ）

（2）为了测锂电池的电动势和内阻，请在下面的方框甲中画出实验原理图，并在图中标明所选用器材.

（3）某小组根据测得的数据，画出了U－I图线，如图乙所示，根据图线，可求得：该锂电池的电动势U＝    V，内阻r＝    Ω.

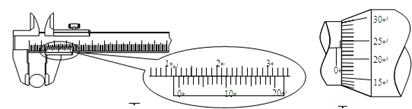

（4）某同学用游标卡尺和螺旋测微器分别测量薄金属圆片的直径和厚度。读出图中的示数。该游标卡尺示数为     cm。螺旋测微器示数为     mm.

参考答案：（1）D （2）

（3）U＝3.5V，r＝25 Ω.
（4）1.240cm. 0.729－0.731mm

本题解析：（1）电阻中最大电流约为，电流表量程太大，用替换．由于，采用电流表内接法，误差较小，滑动变阻器采用分压接法，故D正确；
（2）如图所示

（3）根据闭合回路欧姆定律，带入两组数据，联立方程可得U＝3.5V，r＝25 Ω
（4）游标卡尺示数为
螺旋测微器示数为
考点：测定电池的电动势和内阻

本题难度：困难

2、实验题  把一个満偏电流I=1mA、线圈电阻R=1k的小量程电流表，改装成量程U=10V的电压表，需串联的分压电阻为?；改装成量程10mA的电流表，需并联的分流电阻为?。

参考答案：9000? 111．1

本题解析：改装成电压表，需要串联的电阻大小为

改装成电流表，需要并联的电阻大小为

本题难度：简单

3、计算题  如图所示，电阻，小灯泡上标有“3V，1．5W"，电源内阻，滑动变阻器的最大阻值为R0（大小未知），当触头滑动到最上端时，安培表的读数为l A，小灯泡恰好正常发光，求：

小题1:滑动变阻器的最大阻值R0
小题2:当触头滑动到最下端时，求电源的总功率及输出功率。

参考答案：
小题1:
小题2:，

本题解析：（1）当触头滑动到最上端时，流过小灯泡的电流为：
流过滑动变阻器的电者呐：?
故：
（2）电源电动势为：?
当触头，滑动到最下端时，滑动交阻器和小灯泡均被短路．电路中总电流为：
?
故电源的总功率为：
输出功率为：

本题难度：简单

4、选择题  某同学设计了一个转向灯电路，其中L为指示灯，L1和L2分别为左右转向灯，S为单刀双掷开关，E为电源，内阻不计。当S置于位置1时，以下判断正确的是

A．L的功率小于额定功率
B．L1亮，其功率等于额定功率
C．L2亮，其功率等于额定功率
D．含L支路总功率较另一支路的大

参考答案：AB

本题解析：因L与L2串联后接在电源两端，而两灯的额定电压均为6V，故两灯两端电压之为为6V，功率一定小于额定功率，故A正确；因电源电压为6V，而电源内阻不计，故电源的输出电压等于6V，故B正确；由A的分析可知，L2的功率要小于额定功率，故C错误；因两并联支路两电压相等，故由P=可知，含L支路的总电阻要大，故其功率比另一支路要小，故D错误；

本题难度：一般

5、选择题  如图，总电压U保持不变，滑动变阻器总电阻为2R。滑动触片位于变阻器中点O时，四个理想电流表A1、A2、A3、A4上的示数相同，均为I0，当滑动触片移到变阻器的端点O"时

[? ]
A.A1的示数大于I0
B.A2的示数大于I0
C.A3的示数大于I0
D.A4的示数等于I0

参考答案：BCD

本题解析：

本题难度：一般
