参考答案：ABD

本题解析：打点计时器每隔一定的时间打下一个点，因而点迹记录了物体运动的时间，故A正确；同时也记录了物体在不同时刻的位置和某段时间内的位移，故B正确；点迹的分布情况反映了物体的运动情况，而不能反映物体的质量和形状，故C错误；根据对C选项的论述可知，D正确．
故选ABD
考点：考查了对打点计时器的理解
点评:对于实验装置和工作原理，我们不仅从理论上学习它，还要从实践上去了解它，自己动手去操作，同时要学会对实验结果进行正确的分析，得出实验结论．

本题难度：一般

2、实验题  验证“机械能守恒定律”的实验采用重物自由下落的方法．
（1）有下列器材可供选择：电磁打点计时器、铁架台（带铁架）、带铁夹的重物、复写纸、纸带、秒表、导线、开关、天平，
其中不必要的器材是                                   ；
缺少的器材是                                        。
（2）已知所用电火花打点计时器所接电源的频率为50Hz，查得当地的重力加速度为g＝9.80m／s2，重物质量为0.5kg，某同学选择了一条理想的纸带，用刻度尺测量各计时点对应刻度尺的读数如图所示．图中O点是打点计时器打出的第一个点（此时重物的速度为零），A、B、C、D分别是连续打出的计时点．重物由O点运动到C点时，重物的重力势能的减少量△EP =      J，此过程中物体动能的增加量△Ek =      J.（结果均保留三位有效数字）

（3）可得出的结论是                                      。

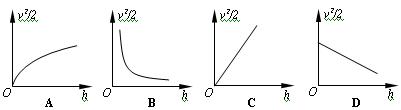

（4）根据纸带算出相关各点的速度v，量出下落距离h，则以v2/2为纵轴，以h为横轴画出的图象应是下图中的（         ）

参考答案：（1）秒表、天平；         低压交流电源、刻度尺；
（2）1.60        1.56
（3）在忽略阻力的情况下，重锤机械能守恒；
（4）C

本题解析：略

本题难度：一般

3、实验题  某实验小组利用如图所示的装置进行“探究加速度与合外力的关系”的实验。
（1）在实验中必须将长木板右端垫高，目的是                            ，当不挂钩码时小车能匀速运动时，表明已调好。

（2）为了减小误差，每次实验必须通过改变钩码的个数来改变小车所受合外力，获取多组数据。若小车质量为400g，实验中每次所用的钩码总质量范围应选       组会比较合理。（填选项前的字母）
A．10g～40g
B．200g～400g
C．1000g～2000g
（3）实验中打点计时器所使用的是        （交流、直流）电源， 图中给出的是实验中获取的纸带的一部分：1、2、3、4、5是计数点，每相邻两计数点间还有4个打点未标出，每两个计数点间的时间间隔是       ，由该纸带可求得小车的加速度=      .（计算结果保留三位有效数字）

（4）改变钩码的个数重复实验，得到加速度与合外力F的关系如图所示，分析线段OA，可得出实验的结论是

参考答案：（1）平衡摩擦力  （2）A     （3）交流      0.1 s
（4）在质量不变的条件下，加速度与合外力成正比

本题解析：（1）将带有滑轮的木板另一端垫起，让小车重力沿木板向下的分力等于摩擦力，可以平衡摩擦力；
（2）实验中始终要求砝码和小盘的总质量小于小车和砝码的总质量，前者的总质量最好不要超过后者的．只有这样，砝码和小盘的总重力才能视为小车受到的拉力．故选A
（3）打点计时器所使用的是交流电源；电源频率为f=50Hz,打点周期，相邻两计数点间还有4个计时点，计数点间的时间间隔为；据逐差法可知加速度大小
（4）由图可知，图线是一条过原点的直线，可以得出在质量不变的条件下，加速度与合外力成正比。
考点：探究加速度与力和质量的关系
点评：本实验中，设小车质量为M，小盘和重物的总质量为m，根据牛顿第二定律有，令，则，m是变化的，只有当m<<M时，砝码和小盘的总重力才能视为等于小车受到的拉力。

本题难度：一般

4、实验题  在验证机械能守恒定律的实验中，与纸带相连的质量为1kg的重锤自由下落，打出的纸带如图所示，相邻记数点时间间隔为0.02s， g取9.8m/s2.求：

①打点计时器打下记数点B时，物体的速度VB＝        m/s(保留两位有效数字)；
②某同学根据纸带上的O点到B点的数据，计算出物体的动能增加量△Ek＝0.47J，重力势能减小量△Ep＝0.48J，经过多次实验均发现△Ek略小于△Ep，试分析或解释形成这个现象的原因：                                             .

参考答案：① 0.97m/s  ; ② 重物下落过程中克服摩擦阻力做功消耗了部分重力势能（其它相近说法均可给分）

本题解析：，重物在下降过程中存在摩擦力的作用，即重物下落过程中克服摩擦力做功消耗了部分重力势能，所以多次试验均发现△Ek略小于△Ep，

本题难度：一般

5、实验题  电火花计时器是一种       仪器,某同学在用电火花计时器测定匀变速直线运动的加速度时，得到了如下图所示的纸带，从O点开始，每2个相邻计数点之间有2个点未画出，则每两个相邻记数点间的时间间隔为          s,测得OA＝3.20cm，DE＝10.40cm，则物体运动的加速度为             m/s2.

参考答案：计时       0.06   5

本题解析：略

本题难度：一般
