1、实验题 指针式多用表是实验室中常用的测量仪器,请完成下列问题:
(1)在使用多用电表测量时,指针的位置如图(a)所示,若选择开关拨至“×1”挡,则测量的结果为_________;若选择开关拨至“50mA”挡,则测量结果为__________。

(2)多用电表测未知电阻阻值的电路如图(b)所示,电池的电动势为ε、内阻为r, R0为调零电阻,Rg为表头内阻,电路中电流I与待测电阻的阻值Rx关系图像如图(c)所示,则该图像的函数关系式为_____________________;


(3)下列根据图(c)中I-Rx图线做出的解释或判断中正确的是
[? ]
A.因为函数图线是非线性变化的,所以欧姆表的示数左大右小
B.欧姆表调零的实质是通过调节R0使Rx=0时电路中的电流I=Ig
C.Rx越小,相同的电阻变化量对应的电流变化量越大,所以欧姆表的示数左密右疏
D.测量中,当Rx的阻值为图(c)中的R2时,指针位于表盘中央位置的左侧
参考答案:(1)18Ω;23mA
(2)I=
(3)BCD
本题解析:
本题难度:一般
2、实验题 “用描迹法画出电场中平面上的等势线”的实验中
?(1)如图所用的电表指针偏转方向与流入电流的关系是:当电流从正接线柱流入电表时,指针偏向正接线柱一侧.一位学生用这个电表探测基准点2两侧的等势点时,把接电表正接线柱的探针E1接触基准点2,把接电表负接线柱的探针E2接触纸上某一点,发现表的指针发生了偏转,为了探测到等势点,则
[? ]

A.若电表指针偏向正接线柱一侧,E2应右移
B.若电表指针偏向正接线柱一侧,E2应左移
C.若电表指针偏向负接线柱一侧,E2应右移
D.若电表指针偏向负接线柱一侧,E2应左移
(2)在平整的木板上依次铺放白纸、复写纸和导电纸。在导电纸上平放两个圆柱形电极A与B,分别与直流电源的正、负极接好,如图所示。若以A、B连线为x轴,A、B连线的中垂线为y轴,将一个探针固定在y轴,将一个探针固定在y轴上的某一点,沿x轴移动另一个探针,发现无论怎样移动,灵敏电流表的指针都不偏转,若电源及连线都是完好的,可能的故障是________。将实验故障排除后,探针从BO间某处沿x轴向电极A移动的过程中,电流表中指针偏转的情况是________。

参考答案:(1)BC
(2)导电纸涂导电物质的一面朝下了;偏角逐渐减小到零,再反向偏转,偏角逐渐变大
本题解析:
本题难度:一般
3、选择题
某种多用表内部电路如图所示,选择开关S有1、2、3、4、5等五个接点,已知表头G的满偏电流为Ig,表头G的电阻为Rg,R2=2R1.关于选择开关的使用和电表功能及量程的关系,下列说法正确的是( )

A.S接2时,多用表作安培表使用,且量程较大些
B.S接5时,多用表作电压表使用,且量程较大些
C.S接3时,多用表作欧姆表使用,A为红表笔
D.S分别接1、2时,电表的量程之比为3:1
参考答案:BCD
本题解析:
本题难度:一般
4、简答题 有一横截面积为S的金属电阻丝,其阴值约为10Ω,要求尽可能精确地测量电阻率,实验室提供以下实验器材
A.电压表
(量程为0-15V,内阻约为15kΩ)
B、电压表
〔量程为0-3V,内阻约为3kΩ)
C、电流是
〔量程为0-0.6A,内阻约为0.5Ω)
D、电流表
(量程为0-50mA,内阻约为10Ω)
E.滑动变阻器R1(阴值范围0-1kΩ,允许通过的最大电流为0.2A)
F.滑动变阻器R2(阻值范围0-20Ω,允许通过的最大电流为1.0A)
G.电池组(电动势为3V,内阻为0.5Ω)
H.开关一个和导线若干

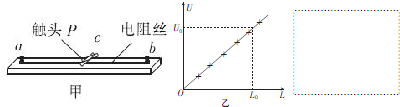

某同学将电阻丝拉直后两端分别固定在刻度尺两端的接线柱a和b上,其间有一可沿电阻丝滑动的触头P,触头的上端为接线柱c.当按下触头P时,它才与电阻丝接触,触头的位置可在刻度尺上读出,如图甲所示.实验中将a,c两端接入电路,改变触头与电阻丝接触的位置,并移动滑动变阻器的滑片,使电流表的示数I保持不变,记录对应的电压表示数U,然后利用测得的数据描点画出U-L图线,如图乙所示.
①在虚数框中画现该同学的实验电路图.
②应选用的电压表是______,电流羡是______,滑动变阻器是______.(填写器材前面的字母)
③若已知图线的斜率k,则用横截面积S、电流I和斜率k友示电阻丝的电阻率ρ=______

参考答案:①为获得较大的电压调节范围,控制电路用分压式;
待测电阻较小,大内小外,故测量电路用电流表外接,电路如图所示:

②由于电源电动势为3V,若选用电压表V1则读数误差较大,所以电压表应选V2;
由于电路中的最大电流为:Im≈ERx=3V10Ω=0.3A,所以电流表应选A1;
为了便于调节电路并能较准确的测出电阻丝的阻值并能变电阻丝的测量长度和进行多次测量,且能有效地控制不超出电压表的量程,所以供电电路用分压式,滑动变阻器应选R2;
③根据电阻定律,有:
R=ρLS
根据欧姆定律,有:
R=UI
图象乙的斜率为:
k=UL
联立解得:
ρ=SkI
故答案为:
①如图所示;
②B,C,F;
③SkI.
本题解析:
本题难度:一般
5、选择题 如图所示,A、B是一对平行的金属板,在两板间加有一周期为T的交变电压u,A板的电势φA=0,B板的电势φB随时间的变化规律为:在0到
的时间内,φB=φ0(φ0为正的常数);在
到T的时间内,φB=-φ0;在T到
的时间内,φB=φ0;在
到2T的时间内,φB=-φ0…,现有一电子在t时刻从A极板附近由静止释放,不计重力,则下列判断错误的是(? )

A.若t=0,则电子将一直向B板运动,最后打在B板上
B.若t=
,则电子一定会打在B板上
C.若t=
,则电子一定会打在B板上
D.若t=
,则电子可能在A、B两极板间往复运动
参考答案:B
本题解析:根据题意可知UBA随时间t呈周期性变化,电子进入板间受电场力作用,由于在任一时刻,两板间的电势差绝对值相等,因此电子所受电场力大小相等,即运动的加速度大小相等,分别画出电子在t=0、
、
、
时刻释放时对应的v-t图象如下图中①②③④所示,在v-t图象中图线与t轴所围面积表示了电子运动的位移,显然①图线始终在t轴的上方,即位移始终为正,故选项A正确;②图线虽然在t轴的上下方均有分布,但上方的正面积大于下方的负面积,即电子先向B板运动一定距离再先A板返回一小段,在向B板运动…,但最终会打到B板上,故选项C正确;③图线在t轴的上下方分布存在对称性,其正、负面积相抵消,因此,只要在刚开始的
到
的时间内,电子未打到B板,往后将在A、B两极板间往复运动,故选项D正确;④图线虽然在t轴的上下方均有分布,但上方的正面积小于下方的负面积,即只要电子在
到
的时间内,未打到 91ExaM.orgB板,那么在t=
时刻,将会从A板离开电场,故选项B错误。

本题难度:一般
