1、简答题  为了描绘一个“12V、5W”的小灯泡的伏安特性曲线，给定了以下器材：
电源：12V，内阻不计；电流表：0～0.6A，0～3A，内阻1Ω电压表：0～3V，0～15V，内阻3kΩ；滑动变阻器；阻值范围0～20Ω，允许最大电流1A、开关一个，导线若干．实验时要求加在灯泡两端的电压可从0V调到12V．
①请根据要求在方框中画出实验电路图

②某位同学测得小灯泡的伏安特性曲线如图1所示．某次测量时，电流表指针位置如图2所示，电流表读数为______A，此时小灯泡的实际功率为______W．

2、实验题  用多用电表进行了几次测量，指针分别处于a、b的位置，如图所示。若多用电表的选择开关处于下面表格中所指的档位，a和b的相应读数是多少？请填在表格中。

3、实验题  某实验研究小组利用下列器材设计出了如图所示的实验原理图

a．电源（电动势E和内电阻r未知）
b．电流表A（内阻未知）
c．电压表V（内阻未知）
d．待测电阻Rx，电阻箱R1，R2
e．单刀单掷开关S1，单刀双掷开关S2
f．导线若干
该实验小组根据上面的实验原理图对电阻Rx、电源电动势E和内阻r的值进行了测量。请完成下列填空。
①将R2调到最大值，闭合S1，将S2接到1位置，调节R2，使电流表A有较大的示数I1。
②保持S1闭合，将S2接到2位置，保证电阻箱?的阻值不变，调节电阻箱?，使电流表A的示数仍然等于I1。
③读出电阻箱R1的阻值R1，则Rx=?
④当开关S1闭合，S2接到2时，调节R1，记录A、V、R2的示数分别为I2、U、R2，保持R2值不变，再次调节R1，记录 A、V的另一组示数分别为、。
⑤电源电动势E=?，内电阻r=?。（请用题中给出的I2、U、R2、、　字母表示）
⑥测得的电源内电阻值?（填“大于”“小于”或“等于”）其真实值。

4、实验题  在探究小灯泡的的伏安法测电阻实验中，有如图所用器材，要求灯泡两端电压从0开始变化
小题1:用笔画代替导线，将电路图连接完整
小题2:开关闭合前要将滑片置于?端(a或b)
小题3:分别测得两只灯泡l1和l2的伏安特性曲线如图中Ⅰ和Ⅱ所示，然后将灯泡l1、l2与电池组（电动势和内阻均恒定）连成所示电路。多次测量后得到通过l1和l2的电流平均值分别为0.30A和0.60A。可知电池组的电动势为_____V,内阻为_____Ω(取两位有效数字)

5、实验题  （9分）某同学要测量一个由均匀新材料制成的圆柱体的电阻率ρ。步骤如下：

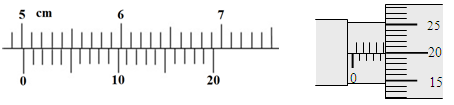

（1）用20分度的游标卡尺测量其长度如下图所示，可知其长度为?mm；

（2）用螺旋测微器测量其直径如右上图所示，可知其直径为__________mm；
（3）用多用电表的电阻“×10”档，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图，则该电阻的阻值约为_________Ω，他还需要换档重新测量吗?______ （填“需要”或“不需要”）

（4）为更精确地测量其电阻，现有的器材及其代号和规格如下：
待测圆柱体电阻R
电流表A1（量程0～3 mA，内阻约50 Ω）
电流表A2（量程0～15 mA，内阻约30 Ω）
电压表V1（量程0～3 V，内阻约10 kΩ）
电压表V2（量程0～15 V，内阻约25 kΩ）
直流电源E（电动势4 V，内阻不计）
滑动变阻器R1（阻值范围0～15 Ω）
滑动变阻器R2（阻值范围0～2 kΩ）
开关S，导线若干
为使实验误差较小，要求测得多组数据进行分析，电流表应选用____，电压表应选用______，滑动变阻器应选用______。
（5）请在图中补充连线完成本实验。
