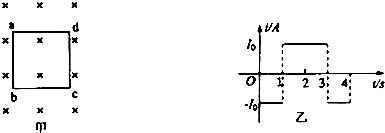

1、选择题  如图甲所示，单匝导线框abcd固定于匀强磁场中，规定磁场垂直纸面向里为正方向．从t=0时刻开始磁场随时间变化，若规定顺时针方向为电流的正方向，现线框中感应电流随时间变化规律如图乙所示，则下列各图中，能正确反映磁场随时间变化规律的是（　　）

A．

B．

C．

D．

2、选择题  在下图所示的电路中，电源电动势为E、内电阻为r。将滑动变阻器的滑片P从图示位置向右滑动的过程中，关于各电表示数的变化，下列判断中正确的是

[? ]
A．电压表V的示数变小
B．电流表A2的示数变小
C．电流表A1的示数变小
D．电流表A的示数变大

3、选择题  A、B两块正对的金属板竖直放置，在金属板A的内侧表面系一绝缘细线，细线下端系一带电小球（可视为点电荷）。两块金属板接在如图所示的电路中，电路中的R1为光敏电阻（其阻值随所受光照强度的增大而减小），R2为滑动变阻器，R3为定值电阻。当R2的滑片P在中间时闭合电键S，此时电流表和电压表的示数分别为I和U，带电小球静止时绝缘细线与金属板A的夹角为θ。电源电动势E和内阻r一定，下列说法中正确的是?

[? ]
A.若将R2的滑动触头P向a端移动，则θ变小
B.若将R2的滑动触头P向b端移动，则I减小，U减小
C.保持滑动触头P不动，用较强的光照射R1，则小球重新达到稳定后θ变小
D.保持滑动触头P不动，用较强的光照射R1，则U变化量的绝对值与I变化量的绝对值的比值不变

4、选择题  如图所示，L是自感系数足够大的电感，且设其自身直流电阻为零，L1和L2是两个完全相同的小灯泡，如将开关闭合等灯泡亮度稳定后再断开，则灯泡L1和L2亮度的变化情况是（　　）
A．S闭合瞬时L2很亮，L1不亮
B．S闭合瞬时L1立即很亮，L2逐渐亮，最后一样亮；S断开瞬时L2立即熄灭，L1逐渐熄灭
C．S闭合瞬时L1、L2几乎同时亮，然后L1逐渐变暗到熄灭，L2亮度不变；S断开瞬时L2立即熄灭，Ll亮一下熄灭
D．S闭合瞬时L1、L2几乎同时亮，然后L1逐渐变暗到熄灭，L2同时变得更亮；S断开瞬时L2立即熄灭，Ll亮一下熄灭
